3.3.- BORNES DEL EQUIPO
Tabla 2:Relación de bornes del MDC-4
Bornes del equipo
1: VL1, Entrada de tensión L1 13, 14: Salida de relé 2
3: VL2, Entrada de tensión L2 15, 16: Salida de relé 1
5: VL3, Entrada de tensión L3 17: Alimentación Auxiliar
6: N, Neutro de las entradas de tensión 18: Alimentación Auxiliar
8: Salida de relé 4, NC 21: COM, Común entradas de corriente
9: Salida de relé 4, C 22: S1, Entrada de corriente L3
10: Salida de relé 4, NA 23: S1, Entrada de corriente L2
11, 12: Salida de relé 3 24: S1, Entrada de corriente L1
MDC-4
CPU
OUT 4
OUT 3
OUT 2
OUT 1
1 3 5 6 9 10 11 12 13 14 15 16 17 18
24 21 23 22
8

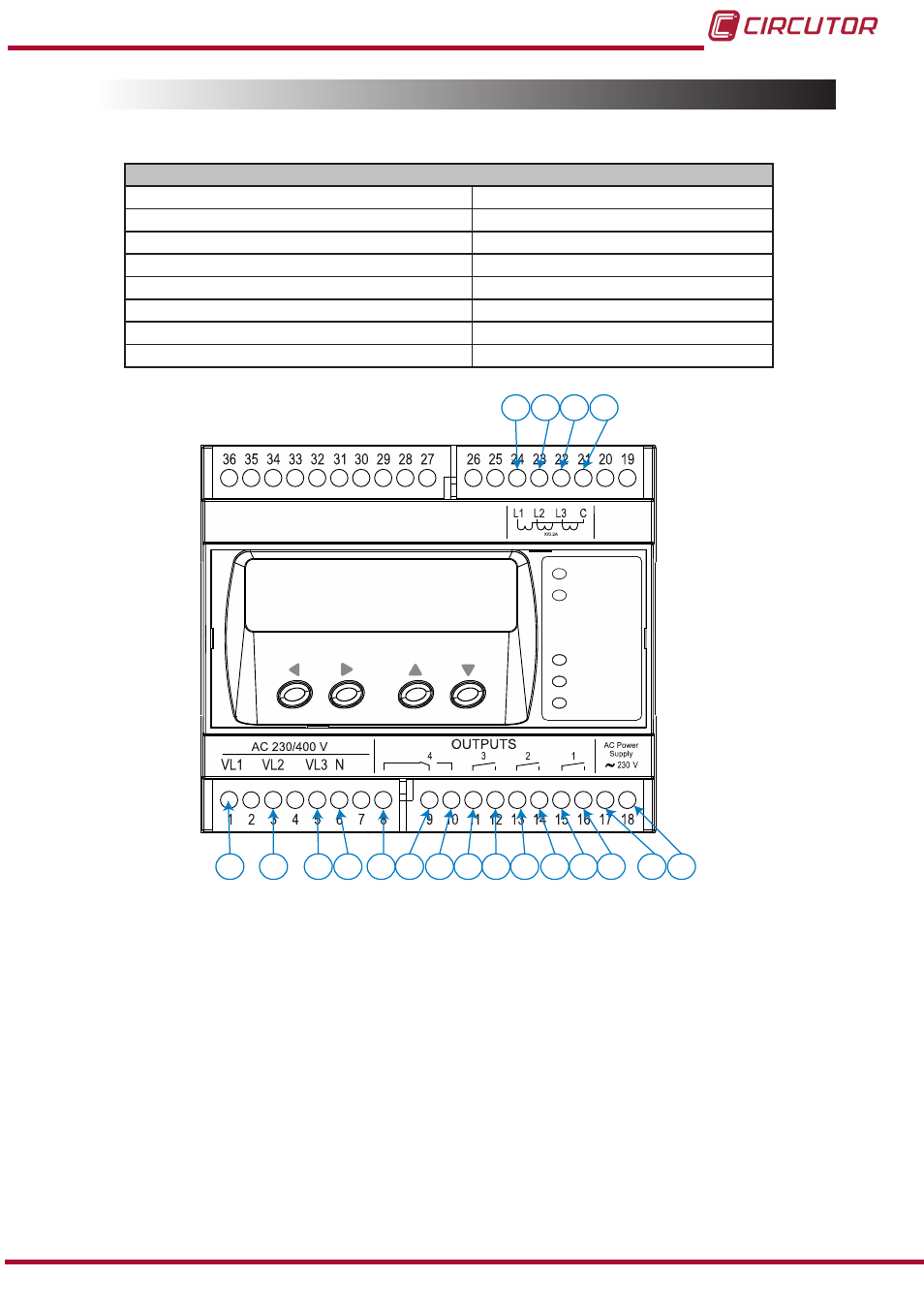

Figura 1:Bornes del MDC-4�
