5.2.3.- Oscilogramas.

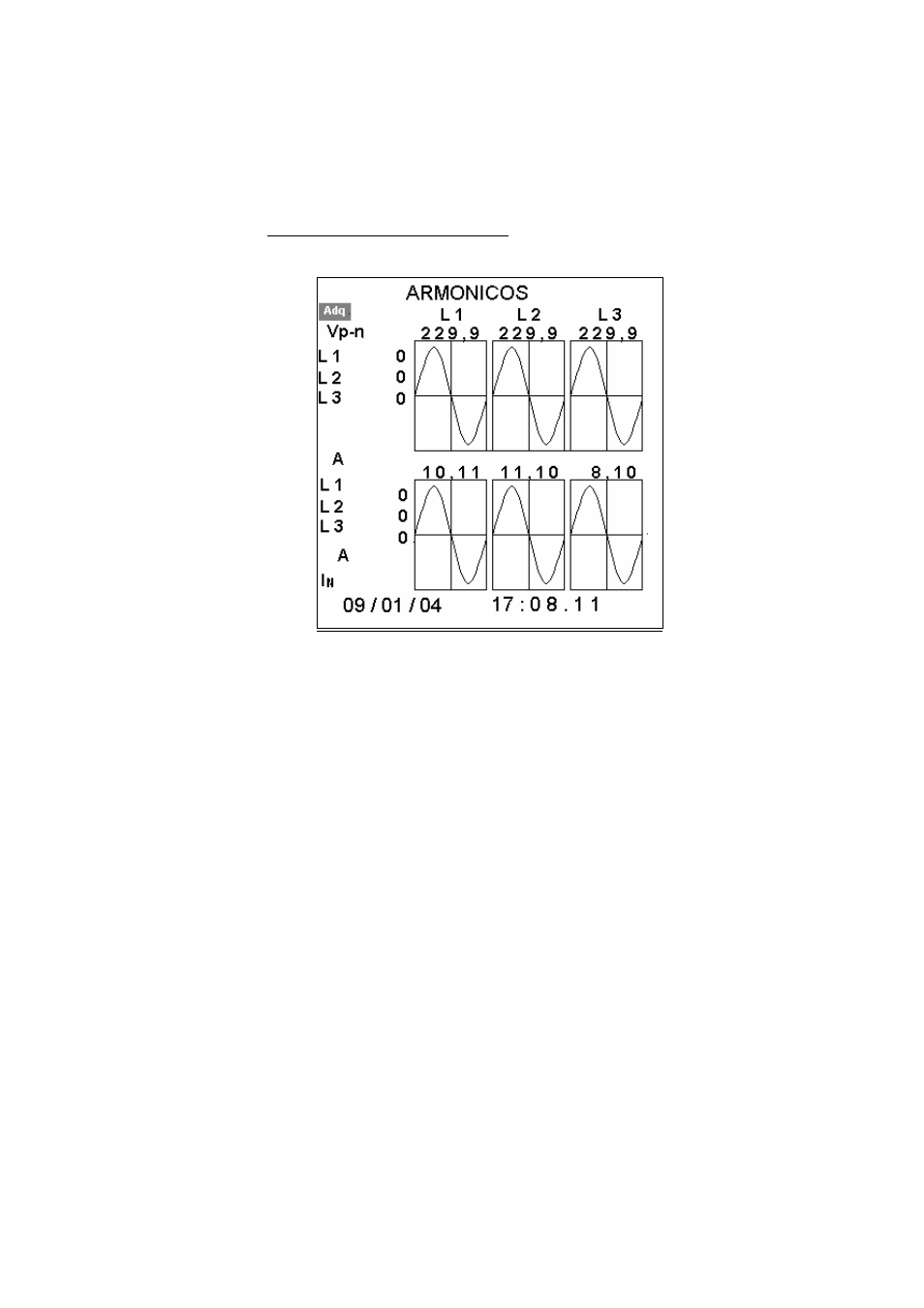

Por el display se ven las formas de onda de tensión y corriente de las tres
fases (L1, L2 y L3) simultáneamente.
5.2.3.1.- Trifásico: Tensión - Corriente
Encima de cada forma de onda aparecen los valor eficaces del ciclo
capturado, tanto en tensión como en corriente.
Con las teclas [
5
5
5
5] y [6
6
6
6] se elige la operación que se desea realizar.
Pulsando la tecla [ENTER] y dependiendo de que texto está en vídeo
inverso se realizarán las siguientes operaciones:
− “Adq” (adquirir) : capturar una nueva forma de onda.
− “L1”, “L2” o “L3” : realiza un zoom de la forma de onda de tensión o
corriente de la fase escogida.
− “I
N
” : realiza un zoom de la forma de onda de la corriente de neutro.
(solo en equipos AR5-L)
Con las teclas [
4
4
4
4] y [3
3
3
3] puede desplazar el cursor por el eje de
ordenadas y en el display nos indica la tensión y corriente instantánea.
Con la tecla [ESC] pasamos a la pantalla de visualización de SETUP.
