4.7.- COMUNICACIONES ( Modelo DHB-324)
Los DHB-324 disponen de una salida de comunicación serie tipo RS-485 con protocolo de
comunicaciones MODBUS RTU ®
4�7�1 CONEXIONADO
El estándar RS-485 permite la comunicación directa de 32 equipos en un solo enlace serie de
1200 m de largo (velocidad de 9600 bauds).
DHB-x24
B A GND
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...
DHB-x24
29 30 31 32 33 34 35 36 29 30 31 32 33 34 35 36

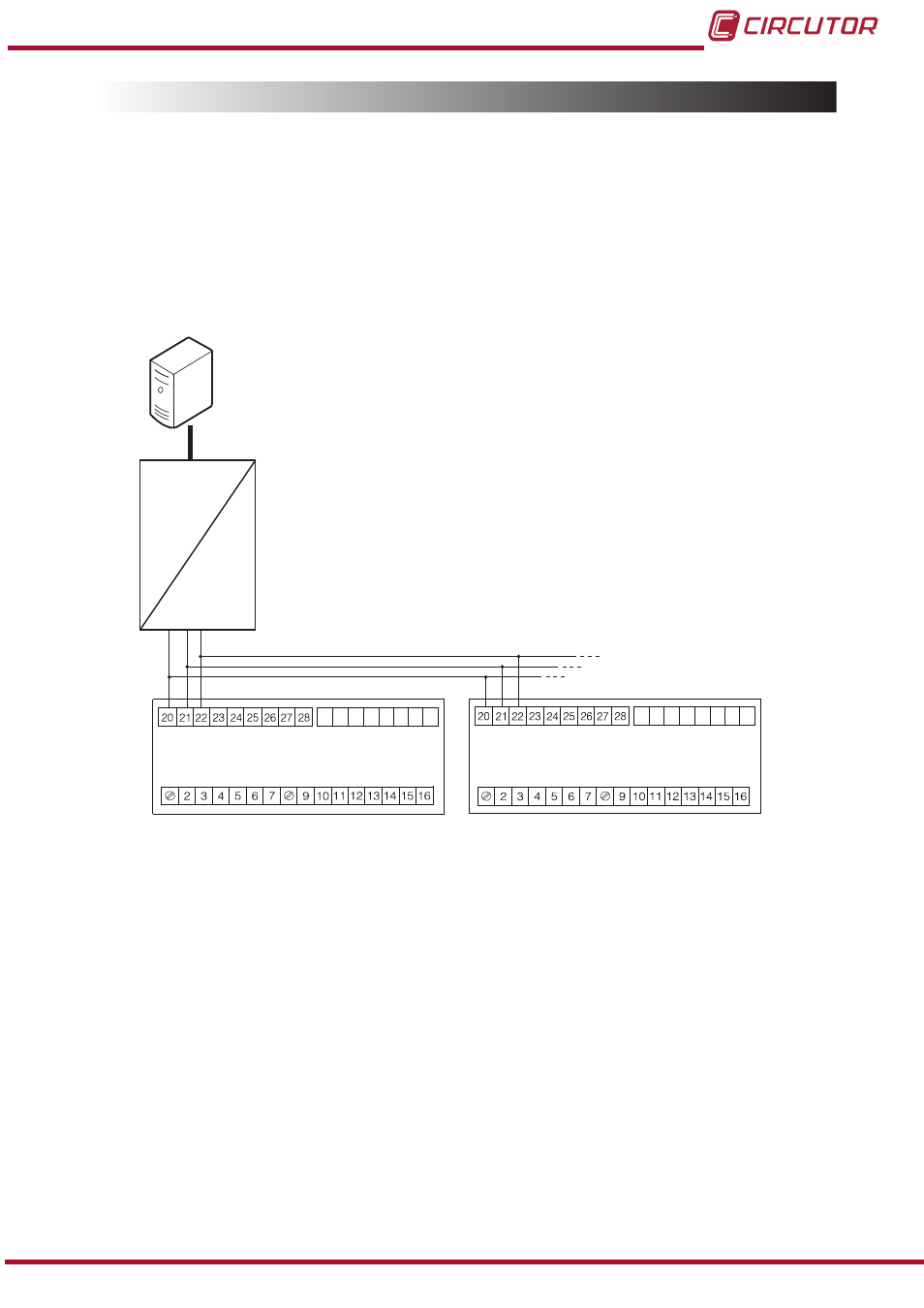

Figura 59:Conexión del puerto RS-485
El cable RS-485 debe ser de par trenzado con malla de apantallamiento (mínimo 3 hilos).
Para la configuración de la interfaz, véase apartado de configuración “4.6.7.5. COMUNICACIO-
NES MODBUS: VELOCIDAD DE TRANSMISIÓN”
47 Manual de Instrucciones
DHB-302 DHB-324
