3.2.- INSTALACIÓN
La instalación del equipo se realiza en panel. El espesor no debe exceder los 6 mm. (taladro
del panel de 92
+0.6
x 45
-0.6
mm.).
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación de
elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe ser
utilizado hasta que haya finalizado por completo su instalación.
Todas las conexiones quedan en el interior del cuadro eléctrico. El equipo debe introducirse en
el panel desde el frontal. Fijar el equipo con los 4 accesorios de montaje para el panel (
Figura
1
)
Sección del cable para las conexiones de hasta: 2.5 mm
2
.
El equipo debe conectarse a un circuito de alimentación protegido de un interruptor magneto-
térmico o dispositivo equivalente, éste deberá estar situado cerca del equipo, de fácil acceso
para el operario y debidamente marcado.

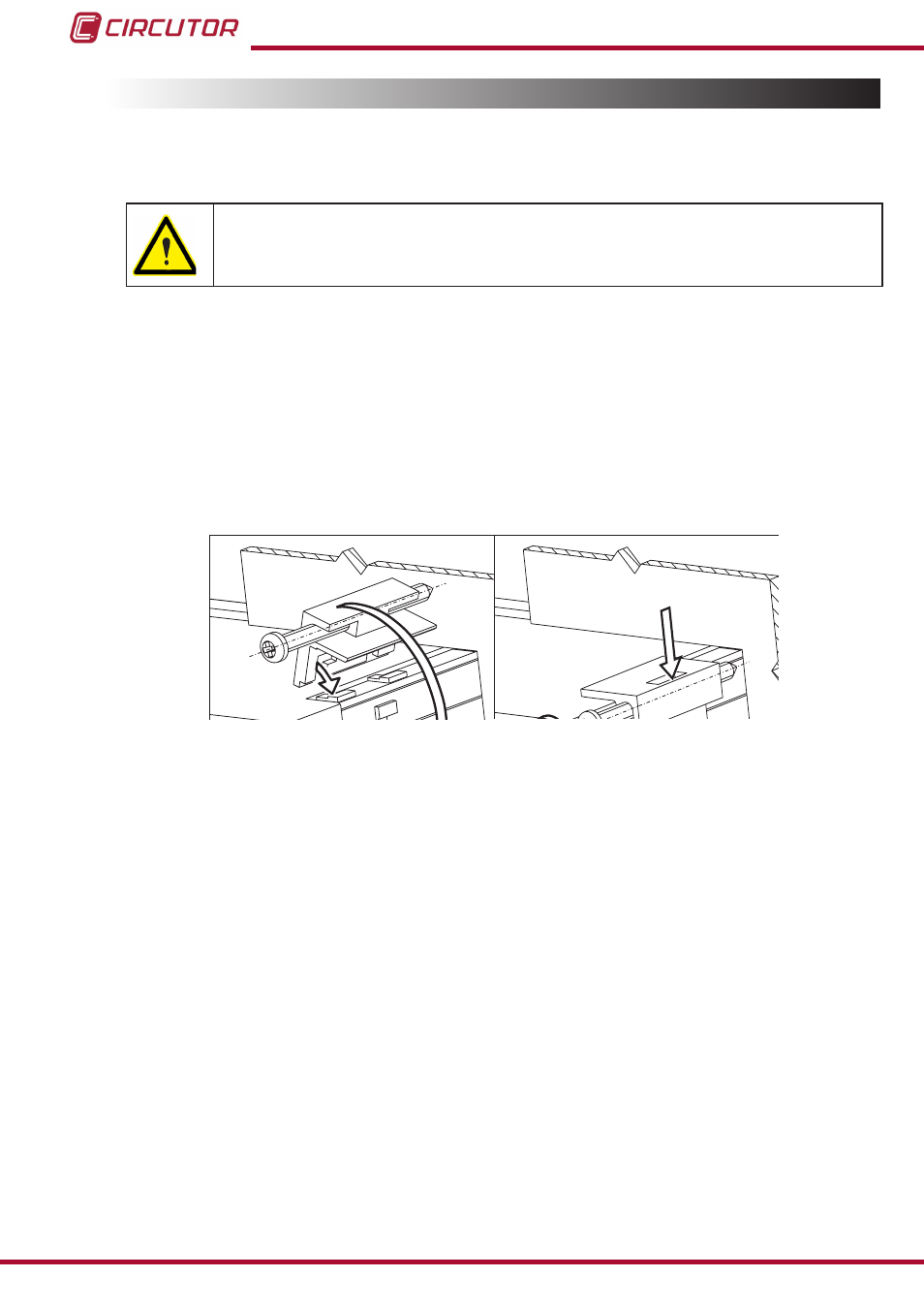

Figura 1: Instalación y fijación del equipo
