4�- FUNCIONAMIENTO
El
CEM M-ETH está diseñado para poder ser empleado como puerto Ethernet de cualquier
dispositivo de la familia
CEM, mediante el acoplamiento mecánico en el lado del puerto óptico
de servicio.
4.1.-
PRINCIPIO DE
FUNCIONAMIENTO
El
CEM M-ETH es un accesorio opcional para los contadores de energía eléctrica de carril
DIN de la gama
CEM.
EL
CEM M-ETH dota a los equipos CEM de comunicaciones Ethernet con protocolo MODBUS/
TCP.
Una vez el equipo está acoplado al contador
CEM (Ver
) el LED
LINK
se pone de color verde, para avisar al usuario de que el enlace está realizado correctamente.
A partir de aquí el nuevo conjunto de contador
CEM + CEM M-ETH, funciona como un único
dispositivo.

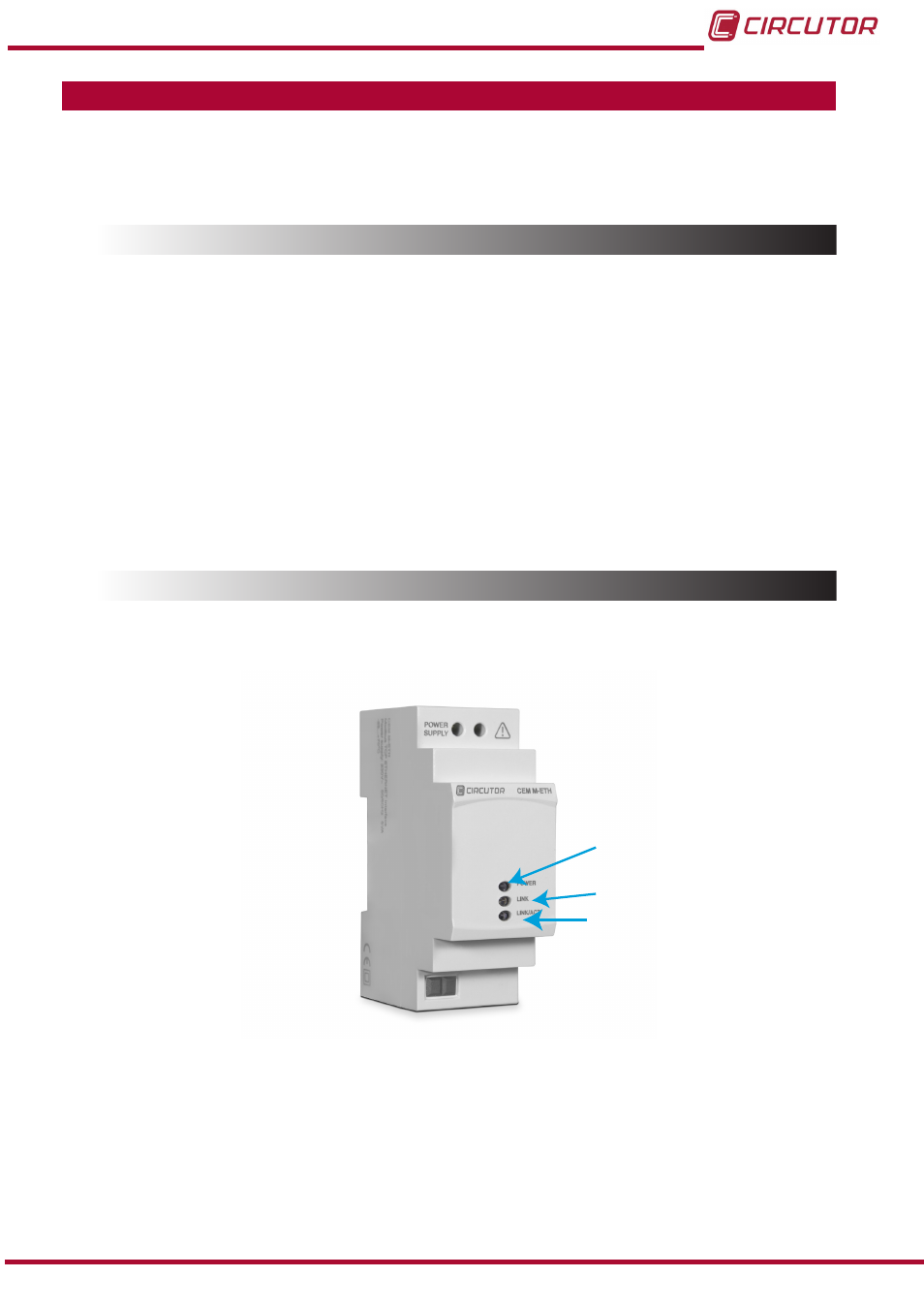

4.2.- INDICADORES LED
El equipo dispone de tres LEDs de indicación:
POWER
LINK
LINK / ACT
Figura 5:Indicadores LED del CEM M-ETH�
LED
POWER, indica que el equipo está alimentado�
LED
LINK, indica el estado del enlace con un equipo CEM. (
Tabla 3
)
