CIRCUTOR CEM-M-ETH - Manual (Página 12)

PENDIENTE V
ALIDACIÓN
Tabla 3: LED LINK, código de colores�
LED LINK
Color Estado
Rojo parpadeando Equipo no enlazado
Verde fijo Equipo enlazado
 LED LINK/ACT, indica el estado de la conexión Ethernet, Tabla 4 .
Tabla 4: LED LINK/ACT�
LED LINK/ ACT
Color Estado
Encendido Conexión Ethernet
Apagado Sin conexión Ethernet
Parpadeo Actividad en el puerto
4.3.-
PUERTO DE COMUNICACIONES ÓPTICO
El equipo dispone de un puerto de comunicaciones serie óptico,en el lateral derecho, según
norma UNE EN 62056-21:2003, para poder comunicarse con el resto de dispositivos de la
familia CEM.
4.4- COMUNICACIONES ETHERNET
4�4�1�- PROTOCOLO MODBUS/TCP
El protocolo MODBUS/TCP es el protocolo MODBUS RTU con una interface TCP que corre
sobre Ethernet.
MODBUS/TCP usa TCP/IP y Ethernet para gestionar los datos de los mensajes MODBUS
entre dispositivos compatible.

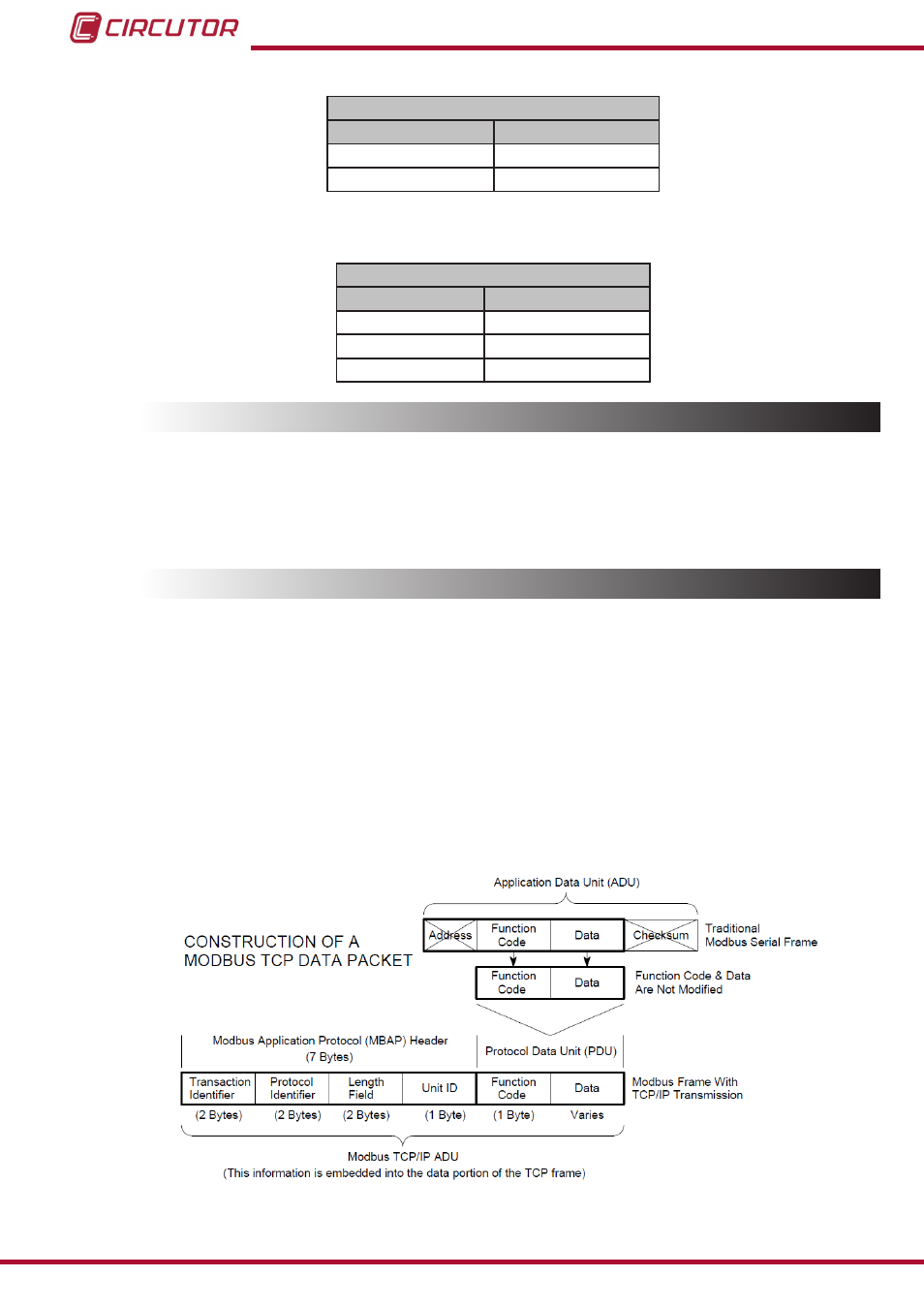

El protocolo MODBUS/TCP incrusta una trama de datos MODBUS estándar en una trama TCP,
sin el checksum de Modbus, como se puede observar en el esquema de la
Figura 6:Construcción de una trama de datos MODBUS/TCP�
12
CEM M-ETH
Manual de Instrucciones
