CIRCUTOR computer SMART Series (Available until stock) Manual del usuario
Página 10

M98235701-01-12A
Computer Smart 6 / Computer Smart 12
- 9 -
2.2.3
Secciones de cable y protecciones
El circuito de alimentación debe estar protegido con fusibles tipo gl (IEC 269) o tipo M (IEC 127) de calibre
comprendido entre 0.5 y 2 A. Debe preverse un interruptor magnetotérmico o dispositivo equivalente para
poder conectar y desconectar todos los circuitos de mando del equipo (alimentación del Computer Smart
más los circuitos de relés y bobinas de contactores) de la red de alimentación. El interruptor debe instalarse
en el propio equipo y ser fácilmente accesible. El circuito de alimentación de tensión así como los circuitos
de contactos de relés se deben conectar con cable de sección mínima de 1,5 mm
2
. Los cables de
secundario del transformador de corriente (TC) deben tener una sección mínima de 2,5 mm
2
. Para
distancias entre el TC y el regulador superiores a 25m, debe aumentarse esta sección 1 mm
2
por cada 10 m.
2.2.4
Esquemas de conexión. Computer Smart 6/12.

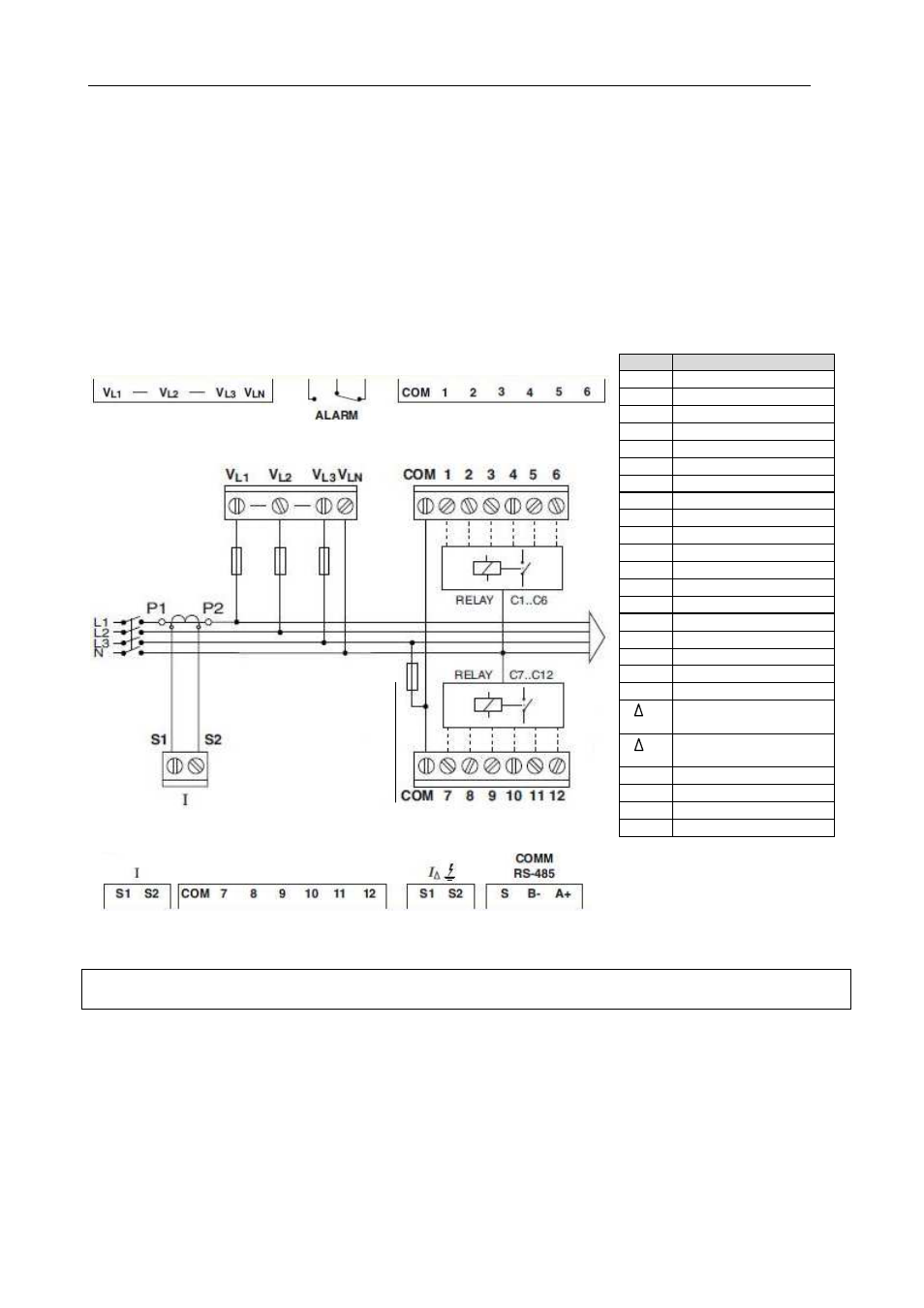

Fig. 2.2.- Esquema de conexiones del Computer Smart 6 / 12
(*) Tensión nominal según tipo.
Ver etiqueta del aparato
Nº
Descripción de bornes
U
L1
Entrada tensión L1 (*)
U
L2
Entrada tensión L2 (*)
U
L3
Entrada tensión L3 (*)
U
N
Entrada tensión LN (*)
COM
Común Relés
1
Salida Relé 1
2
Salida Relé 2
3
Salida Relé 3
4
Salida Relé 4
5
Salida Relé 5
6
Salida Relé 6
7
Salida Relé 7
8
Salida Relé 8
9
Salida Relé 9
10
Salida Relé 10
11
Salida Relé 11
12
Salida Relé 12
I S1
Entrada corriente S1
I S2
Entrada corriente S2
I S1
Entrada corriente de
fugas S1
I S2
Entrada corriente de
fugas S2
A+
Entrada RS-485 A(+)
B-
Entrada RS-485 B(-)
S
Entrada RS-485 S
ALARM
Salida Relé NC o NO
NOTA: Los dos bornes COM no están conectados internamente. En el modelo de 12 salidas de relé, se
deben cortocircuitar las dos salidas de COM del regulador.
Sólo para
Computer
smart
12
