M98235701-01-12A

Computer Smart 6 / Computer Smart 12

- 8 -

2.2

Instalación del equipo

2.2.1

Instalación mecánica

Mecánicamente, la instalación del equipo se realiza en el frontal de un armario o panel. El taladro de fijación
a panel debe realizarse según DIN 43 700, (dimensiones 138+1x138+1mm).

2.2.2

Conexiones

Antes de la puesta en tensión del equipo, deben comprobarse los siguientes puntos:

La instalación y mantenimiento del equipo debe llevarla a cabo personal debidamente formado
y autorizado, de acuerdo con las Normas nacionales e internacionales.

Todas las conexiones deben quedar en el interior del cuadro eléctrico.

Tener en cuenta que con el equipo conectado, los bornes pueden ser peligrosos al tacto, y la
apertura de cubiertas o eliminación de elementos puede dar acceso a dichas partes. El equipo
no debe ser utilizado hasta que haya finalizado por completo su instalación.

Este regulador va asociado a equipos de condensadores, que se mantienen cargados hasta 5
minutos después de la desconexión de red. Antes de manipular en el equipo asegurarse que
se han descargado los condensadores.

Para la medida de corriente es necesaria la instalación de un transformador de corriente (TC) externo.
Normalmente la relación de transformación de este TC es In/5 A, donde In debe ser como mínimo 1,5
veces superior a la corriente total máxima de la carga.

El transformador de corriente (TC) debe instalarse en un punto de la acometida por el que circule la totalidad
de la corriente de las cargas que se desee compensar más la corriente propia de los condensadores (ver la
fig. 2.1)

El transformador de corriente (TC) debe colocarse preferentemente en la fase L1, mientras que las tomas de
tensión se deben conectar a las fases L1, L2 y L3 (ver esquema en la fig. 2.2). Deben respetarse las
conexiones de P1, P2, S1 y S2 que se indican en los esquemas antes indicados. En caso de no respetar la
forma de conexión indicada, deberá ajustarse la fase siguiendo el procedimiento del apartado 5.5.



CORRECTO

INCORRECTO

CARGA

CONDENSADORES

TC

S1

S2

P1

P2


El transformador de corriente
(TC) debe medir la corriente
conjunta de condensadores
más las cargas
Si no funciona, verificar que el
TC no esté cortocircuitado.


Si se conectara el TC en esta
posición

NO

CONECTARÁ

NINGÚN CONDENSADOR a pesar
de que haya cargas inductivas. El
equipo no compensa.


Si se conectara el TC en esta
posición CONECTARÁN TODOS
LOS CONDENSADORES, pero no
se desconectan al disminuir la
carga.
Riesgo de sobrecompensar la red
sin existir carga.

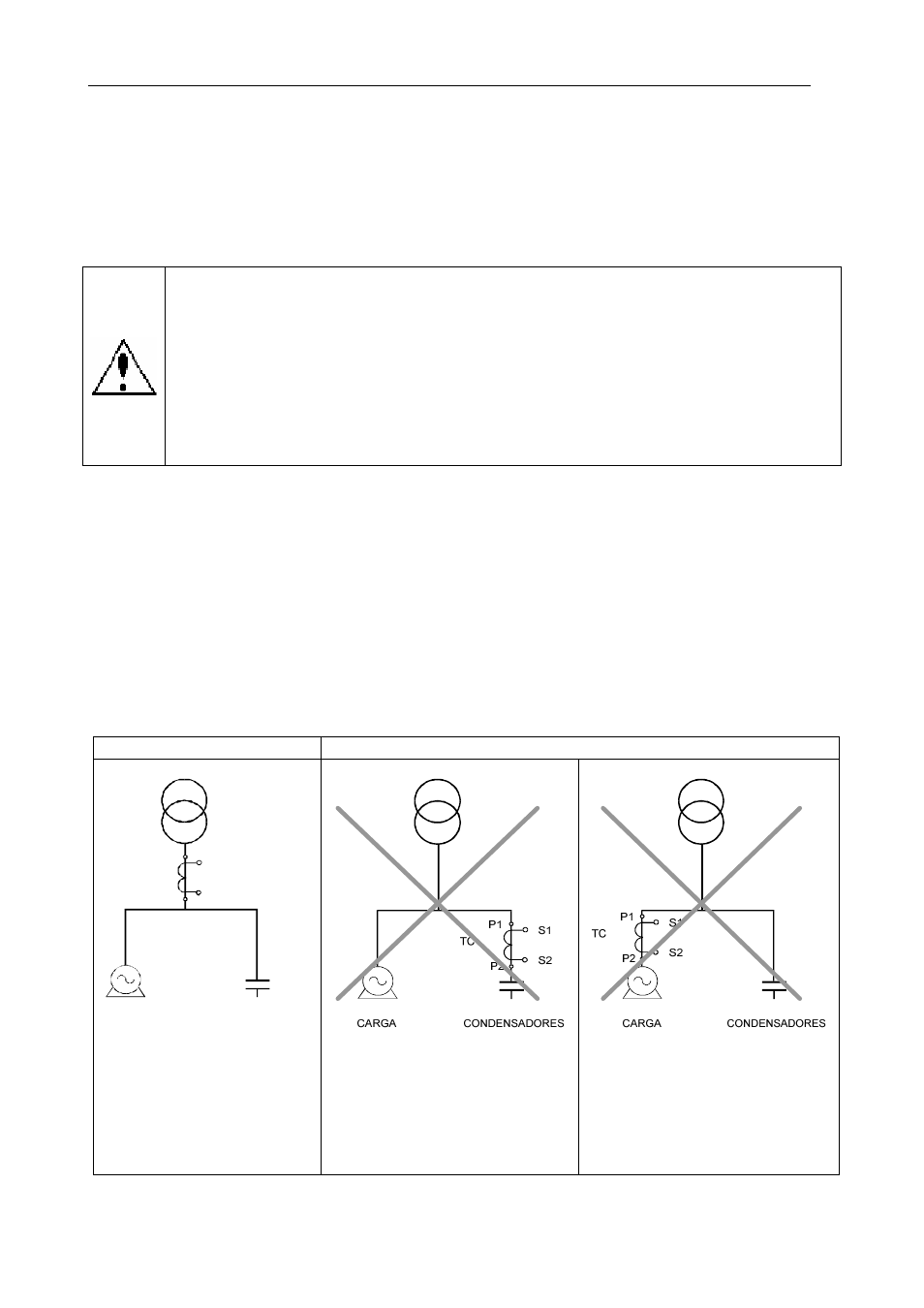

Fig. 2.1.- Ubicación del transformador de corriente
