3.7.- TENSIÓN AUXILIAR DE MANDO
Entendemos por circuitos de mando los relacionados con los relés de salida del regulador y
contactores de maniobra de los condensadores. Estos circuitos suelen ir alimentados a una
tensión auxiliar de 230 V ~ (caso más común) u otras tensiones como 110 V~(frecuente en
caso de baterías a 500 V o a 690 V).
Existen dos posibles formas de alimentar el circuito:
3.7.1. BATERÍA CON TENSIÓN AUXILIAR OBTENIDA DE UN AUTOTRAFO INTERNO
No requiere conexión del neutro del exterior. La etiqueta indica U
aux
/f … interna

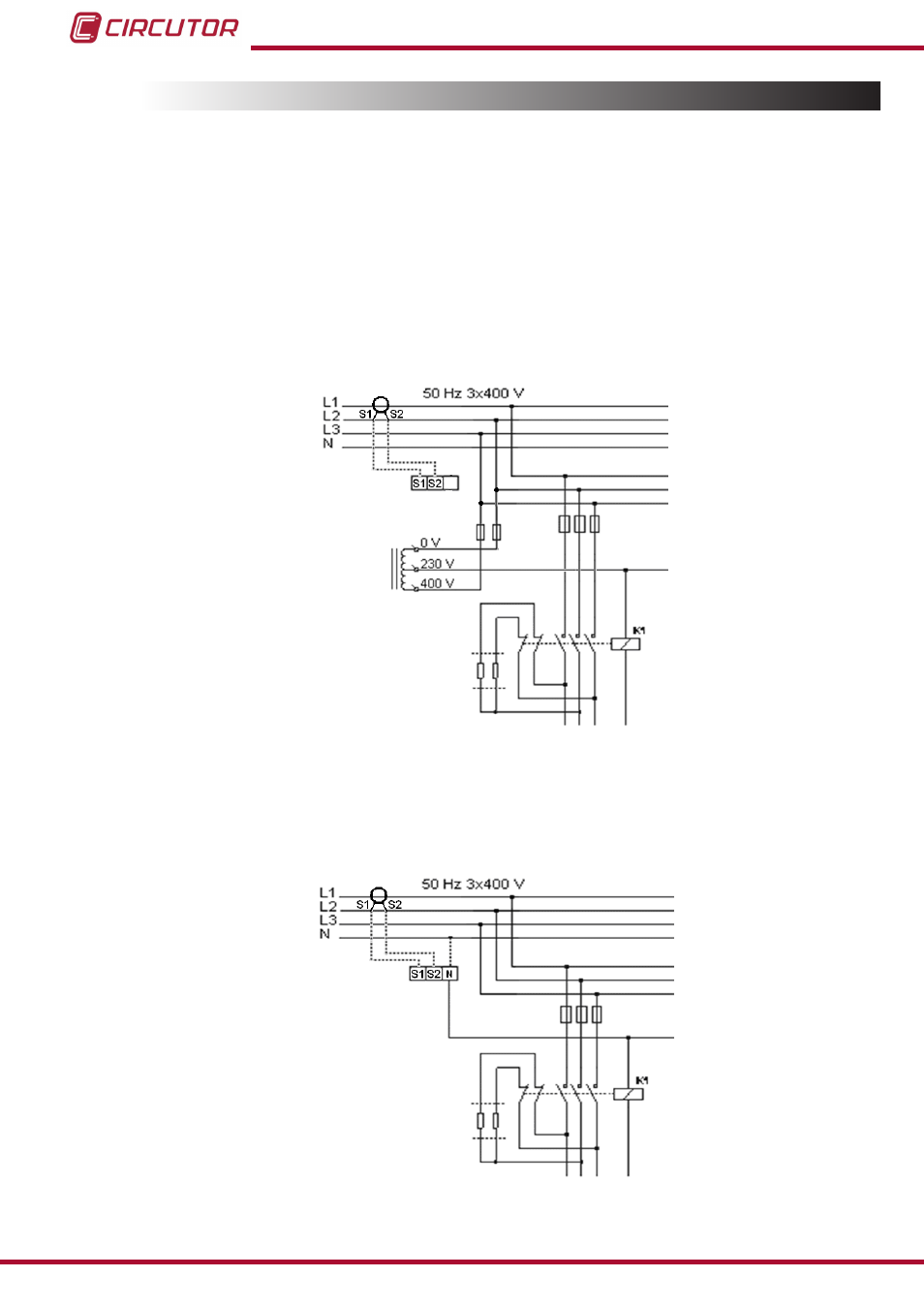

Figura 4: Alimentación auxiliar con autotransformador.
3.7.2. BATERÍA CON TENSIÓN AUXILIAR OBTENIDA ENTRE FASE-NEUTRO
Requiere conexión del neutro del exterior al borne N (ver Figura 5 y Figura 7 )
La etiqueta indica Uaux/f … (tensión de mando)
Figura 5: Alimentación auxiliar con neutro.
