tensión tomarla de las fases L2 y L3).

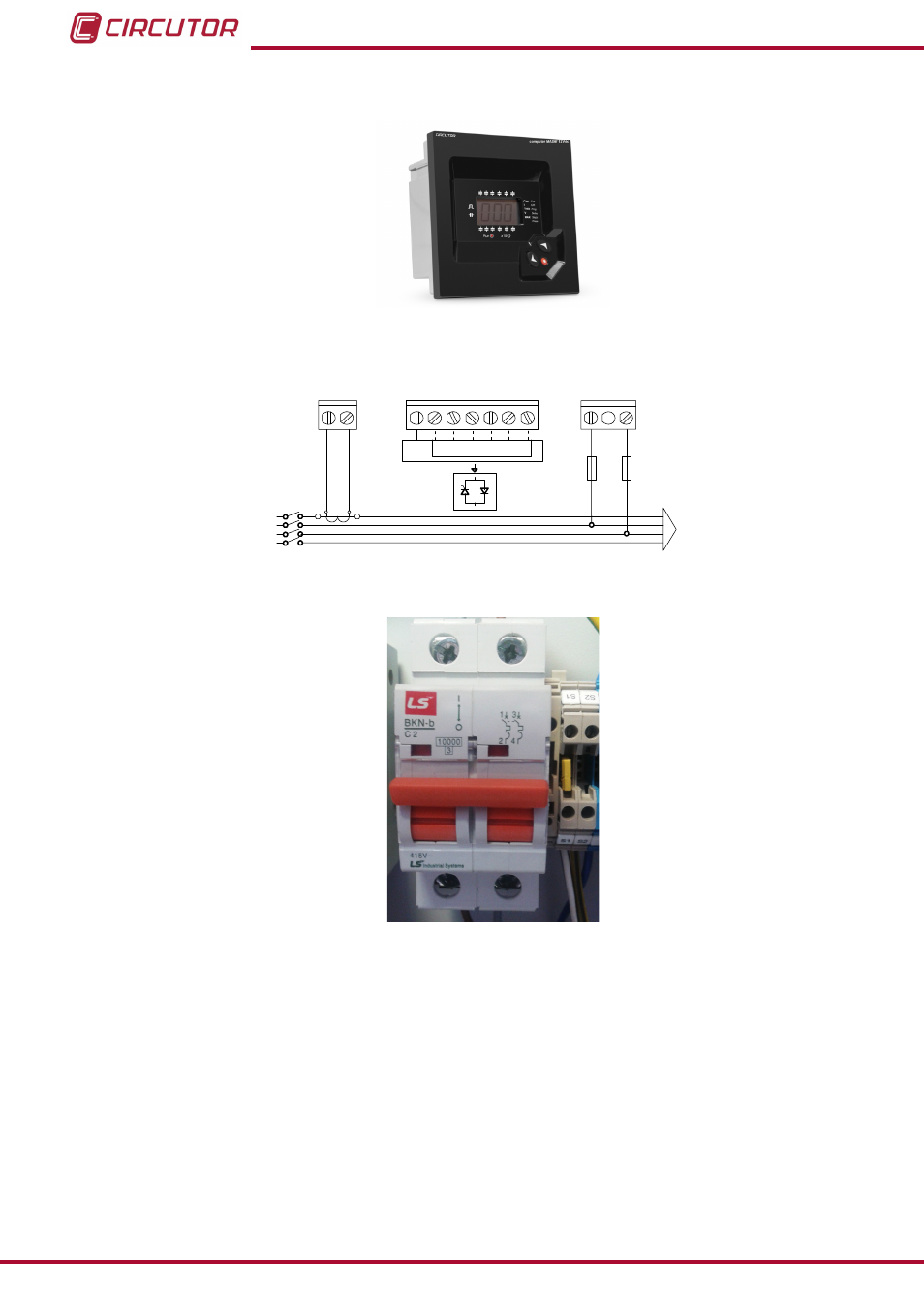

Figura 9: Regulador Computer Max Plug&Play. (Foto a título de ejemplo, puede no coincidir con el modelo empleado
en su equipo).
- + C1 ... C6
-
L1
L2
L3
N
POWER
SUPPLY
0
1 2 3 4 5 6
400 V ac
A B
P1 P2
S1 S2
C D
Figura 10: Conexión tipo de un regulador con un solo TC. ( En caso de usar Computer SMART III o Computer Plus,
se usan 3 TC. Consultar manual específico. )
Figura 11: Magnetotérmico bipolar del circuito de alimentación auxiliar.
4.- Una vez asegurado que el regulador está bien conectado, proceda al ajuste los parámetros
del regulador para la instalación que está intentando compensar. Para ello siga las instruccio-
nes del manual del regulador, que se acompaña a la batería.
