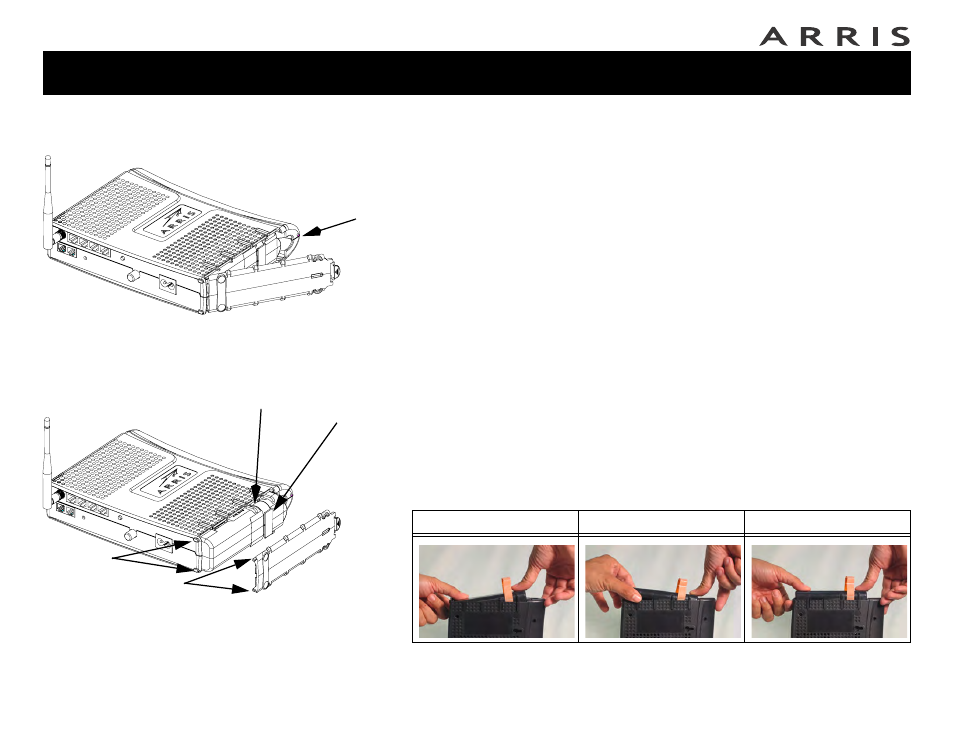

Instalación y reemplazo de la batería de 4.4 Ah
La batería de iones de litio de 4.4 Ah puede insertarse en el módem de telefonía.
Siga este procedimiento para instalar o reemplazar la batería de respaldo.
Acción
1 Inserte un dedo en la abertura del pestillo, presione hacia abajo y tire del
pestillo que sostiene la tapa de la batería (en la parte inferior del módem de
telefonía). Levante la tapa hacia usted. Coloque la tapa en un lugar seguro.
2 Sostenga la batería de modo que las guías de la batería estén alineadas con las
ranuras en el módem de telefonía y deslice la batería hacia el interior del
compartimiento. El diagrama de la izquierda le muestra la orientación adecuada.
Nota: La batería no se entrará completamente en el módem de telefonía si
no se orienta correctamente. La batería debe deslizarse dentro del
compartimiento sin aplicar demasiada fuerza. Sostenga la batería de modo
que las guías en la batería estén alineadas con las ranuras en el módem de
telefonía y aplique presión en ambos extremos de la batería.
INCORRECTO INCORRECTO CORRECTO
Borde del
Pestillo
Guía para la batería
Cinta
batería
Lengüetas
Orificios para
de bisagra
las lengüetas
