Manual del usuario del módem de telefonía Touchstone®WTM552 25
Instalación de Configuración Configuración Solución de
Seguridad Introducción baterías Instalación inalámbrica de Ethernet Uso problemas Glosario

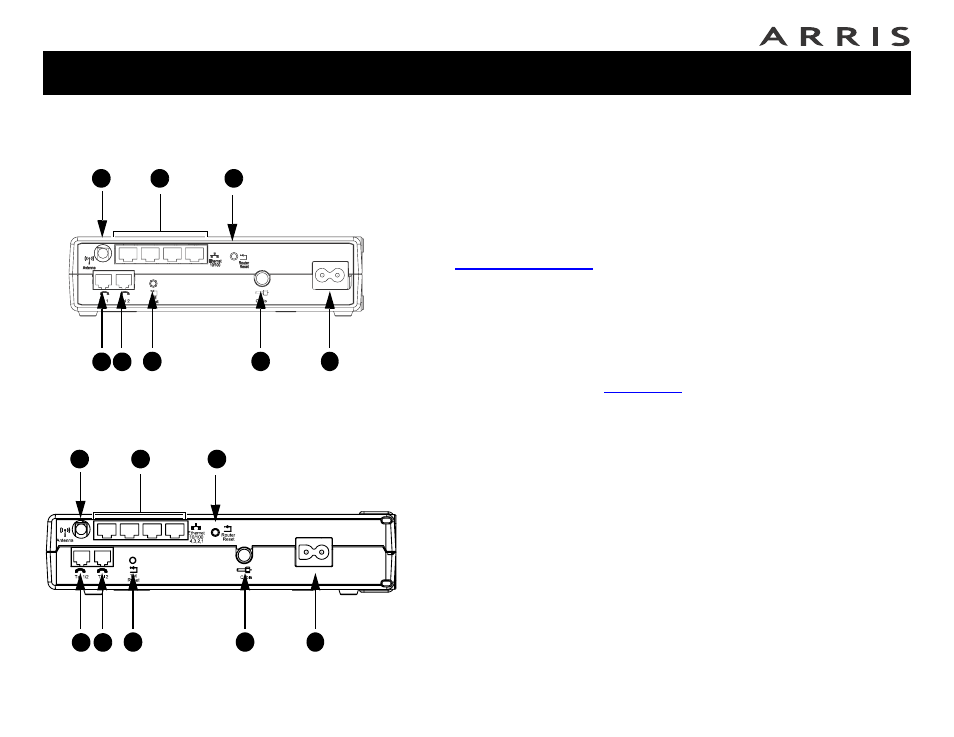

Panel posterior
La parte trasera del módem de telefonía tiene los siguientes conectores y controles:
A Tel 1 (modelos A/B/H): conector para la primera línea telefónica
Tel 1/2 (modelo G): conector para la primera línea telefónica (o ambas
líneas de un teléfono de 2-líneas)
B Tel 2: conector para la segunda línea telefónica
C Antenna (Antena): conector para la antena inalámbrica
D Conectores Ethernet : para usar con el puerto LAN de un equipo
E Botón Router Reset (Restablecer enrutador): restablece los puertos
Ethernet e inalámbricos sin afectar el servicio telefónico.
F Botón TM Reset (Restablecer TM): restablece el Módem de telefonía del
mismo modo que si desconecta la alimentación. Para presionar este botón,
utilice un objeto puntiagudo no metálico.
G Cable: conector para el cable coaxial .
H Power (Alimentación): conector para el cable de alimentación
4,3,2,1
WTM552A/B
D E
A B G H
WTM552G/H
C
F
D E
A B G H
C
F
