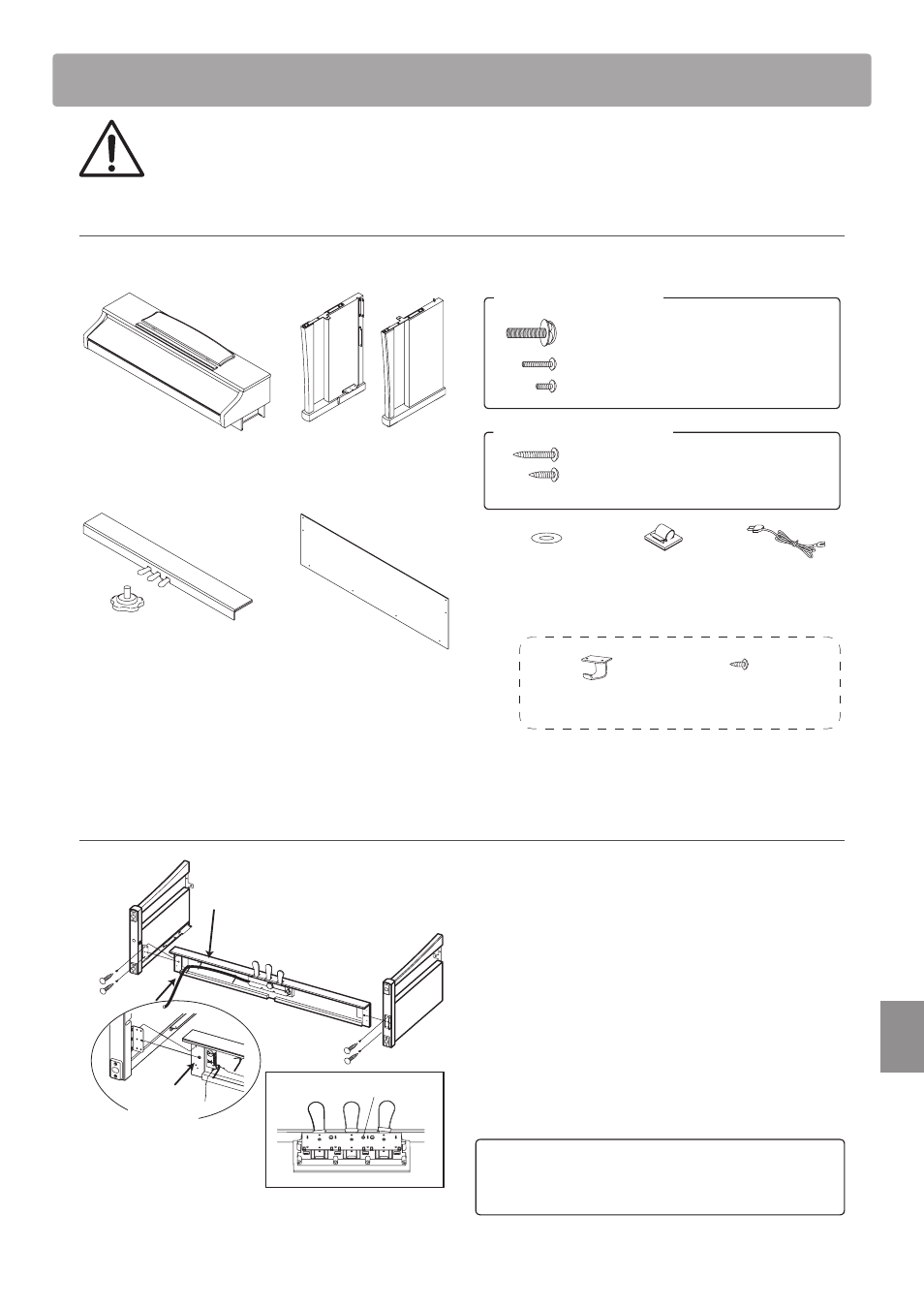

Metodo de Montaje del Piano CA63
Son necesarias dos personas para lograr el montaje.
Al desplazar este producto, efectuarlo siempre con posición horizontal prestando atención para evitar caídas.
„ Confi rmación de las piezas
Antes de montar el producto, verifi car que no falte ninguna pieza. Usar un destornillador de estrella tipo Phillips.
c Base del pedal (1 pieza)
Ajuste de pedal (1 pieza)
d Placa trasera (1 pieza)
Tornillo con punta plana
e 2 piezas tornillo (con arandela plana
y arandela de resorte)
f 2 piezas tornillo (largo Negro)
g 4 piezas tornillo (corto Negro)
j Arandela
2 piezas
m 1 Set de corriente para los auriculares 1 pieza
k Abrazadera de
cables
2 piezas
l cable de
corriente
1 pieza
a Cuerpo b Laterales 2 piezas
(izquierda /derecha)
Tornillo con punta afi lada
i 4 piezas Tornillo rosca chapa
(corto plateado)
h 4 piezas Tornillo rosca chapa
Gancho para
auriculares Tornillo para montaje del
gancho de auriculares 2 piezas
1. Montaje de los laterales b y de la base del pedal asi como el ajuste c
Desenganchar el cable de conexión del pedal,(sólo en un sitio)
sujeto a la base del pedal c, y sacar el cable de conexión de
dicho pedal. Luego, insertar el ajuste (altura del tornillo de
ajuste) de la parte trasera del pedal 1cm en el agujero indicado
por la fl echa.
Insertar el tornillo que está montado provisionalmente en la
base del pedal en la apertura metálica del lateral, acercar el
lateral b a la base del pedal y unirlos con el tornillo provisional.
Hay dos laterales, izquierda y derecha, así que preste atención
a la colocación correcta. Insertar el tornillo plateado con la
punta afi lada i en los otros agujeros y unir los laterales con la
base del pedal por medio de los tornillos.
Punto de montaje
• Asegurar que los laterales (izquierda/derecha) estén
montados de forma segura a la base del pedal.
i
i
b
b
Desatar el cable (1 posición)
Tornillo de
montaje
temporal
Agujero del ajuste
Sigue en la página siguiente ¼
