93
Ap
é
n
d
ice

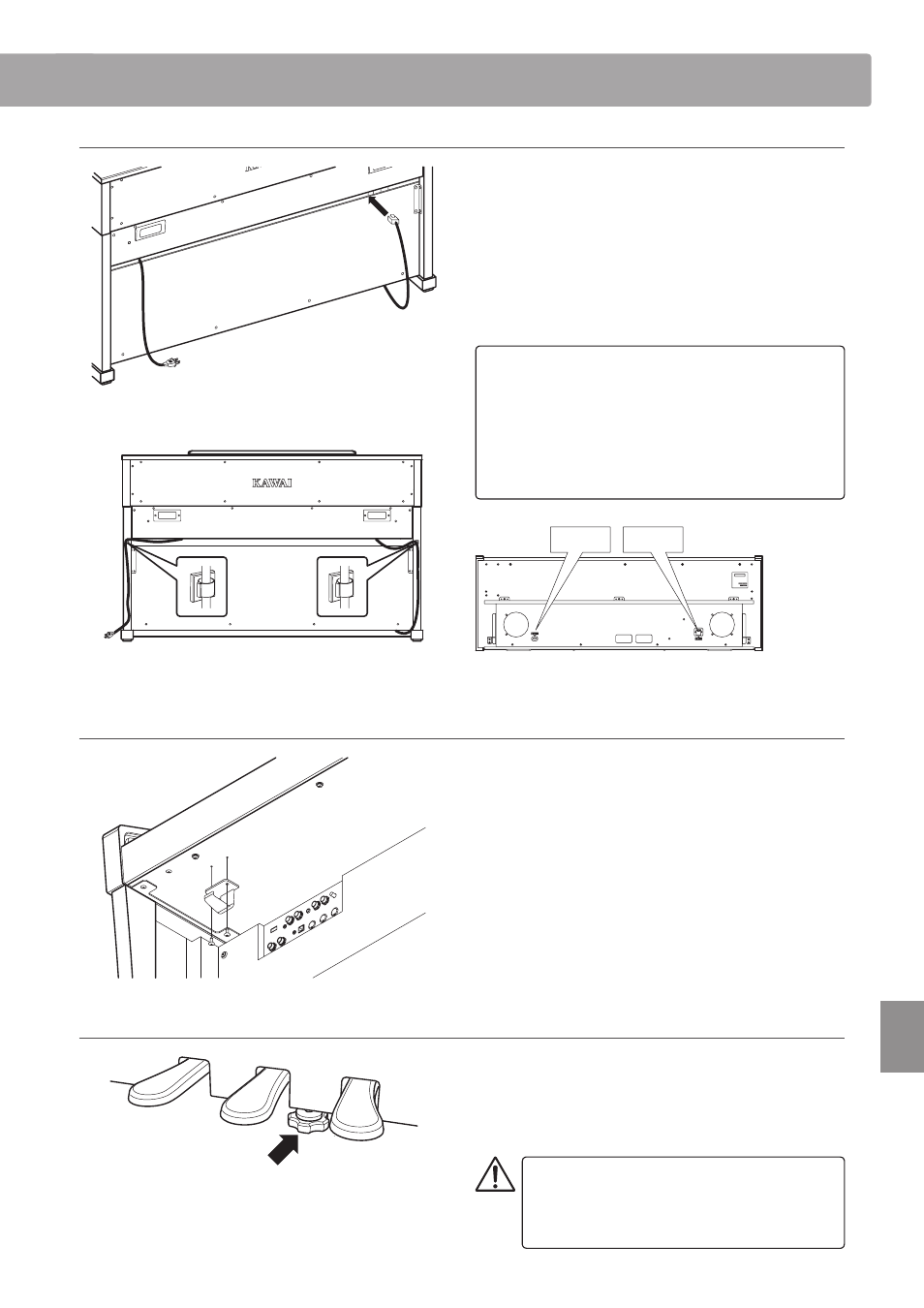

4. Conectar los cables
Pasar el cable del pedal desde la base del pedal a la parte
delantera a través de la apertura en la trasera. En la parte
delantera del cuerpo principal, insertar el cable del pedal en
la terminal del pedal con la parte sobresaliente del terminal en
la parte posterior.
Insertar el terminal del cable de corriente l en el AC IN y
pasar el enchufe a la parte posterior a través de la apertura de
la trasera.
Punto de asamblaje
• Cuidado con la dirección de la parte sobresaliente
del conector.
• Insertar el conector de forma recta. Si lo introduce
con fuerza, puede ocasionar unos daños.
* Cuando se cambia el cable, quitar el conector
sujetando la parte sobresaliente de dicho conector.
PEDAL AC IN
Parte frontal
del cuerpo
principal
Parte trasera
del cuerpo
principal
Fijar los cables con abrazaderas.
5. Fijar el gancho de los auriculares
Fijar el gancho de los auriculares insertando dos tornillos de
rosca chapa incluidos en el embalaje, en los agujeros señalados
en el esquema y apretarlos.
6. Ajuste de los pedales
Rotate the adjuster mounted to the back of the pedal base until
it contacts the fl oor so that the pedal base is fi rmly supported.
Atornillar el ajuste montado debajo de la base del pedal hasta
que contacte con el suelo para que esta base esté fi rmemente
sujeta.
Si el tornillo del ajuste no está en contacto con
el suelo, la base del pedal puede dañarse.
Cuando se desplaza este producto, asegurense
levantarlo lo sufi ciente para que no raye el suelo.
El cable del pedal
El cable de corriente
