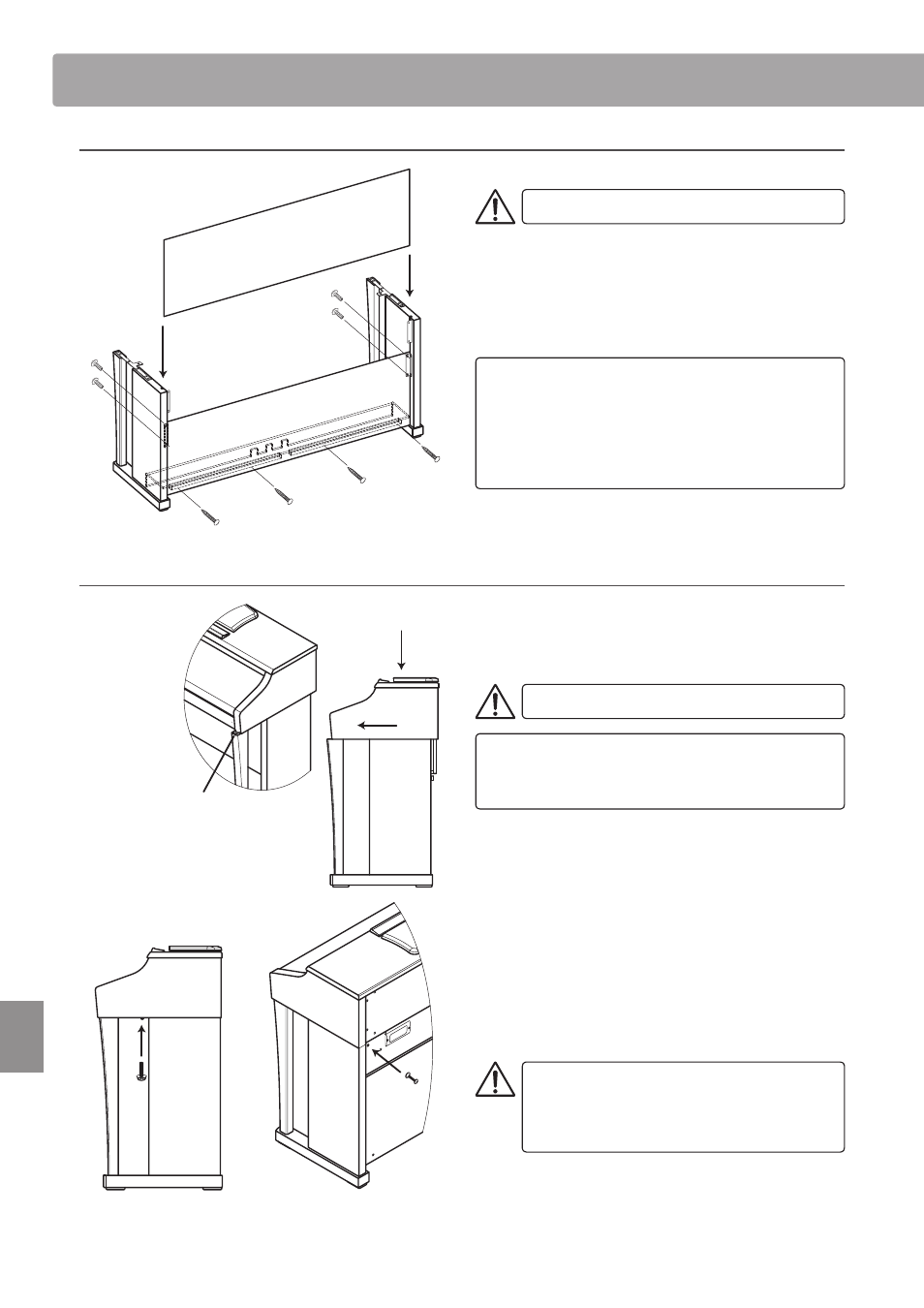

2. Asegurar la parte trasera d
Instalar la base del pedal en la parte de abajo.
Asegurar no dejar partes sueltas en el suelo.
Montar la parte trasera d.
Insertar desde arriba en las ranuras del lateral b.
Desde la parte delantera asegurar la parte superior de la
trasera con 4 tornillos cortos negros g.
Luego desde atrás, asegurar la parte bajera de la trasera con
cuatro tornillos largos negros h.
Punto de montaje
• Cuidadosamente mover los laterales hacia fuera
para poder insertar más fácilmente la trasera.
Sin embargo, si los mueve con fuerza, la parte de
montaje entre la base del pedal y el lateral puede
dañarse.
3. Posicionamiento del cuerpo principal a
Levantar el cuerpo principal a y colocarlo encima del soporte.
Situarlo donde el tornillo delante del soporte sea visible
cuando se mira desde arriba. Asegurar el soporte y mover el
cuerpo principal hacia delante hasta llegar a un tope.
Cuidado con las manos durante este paso.
Punto de montaje
• Mover ligeramente los laterales hacia fuera y sitúar
el cuerpo principal entre los laterales.
Fijar de forma segura el cuerpo principal y el soporte con dos
tornillos (con una arandela plana y una arandela de resorte) e
y dos tornillos largos negros f con dos arandelas j.
Primero,con los tornillos ligeramente apretados de forma
provisional, ajustar la posición del cuerpo principal de tal forma
que los cuatro tornillos, puedan ser introducidos seguidamente
en los agujeros. En este momento, asegurar bien los tornillos
e hasta que las arandelas estén muy prietas.
Asegurarse que el cuerpo principal y el soporte
queden perfectamente sujetos con los tornillos.
La ausencia de este punto podría producir su
caída y causar graves daños.
d
b
h
h
h
h
g
g
Posicionar el cuerpo principal de tal
forma que pueda visionar el tornillo
delante del soporte.
e
f+j
