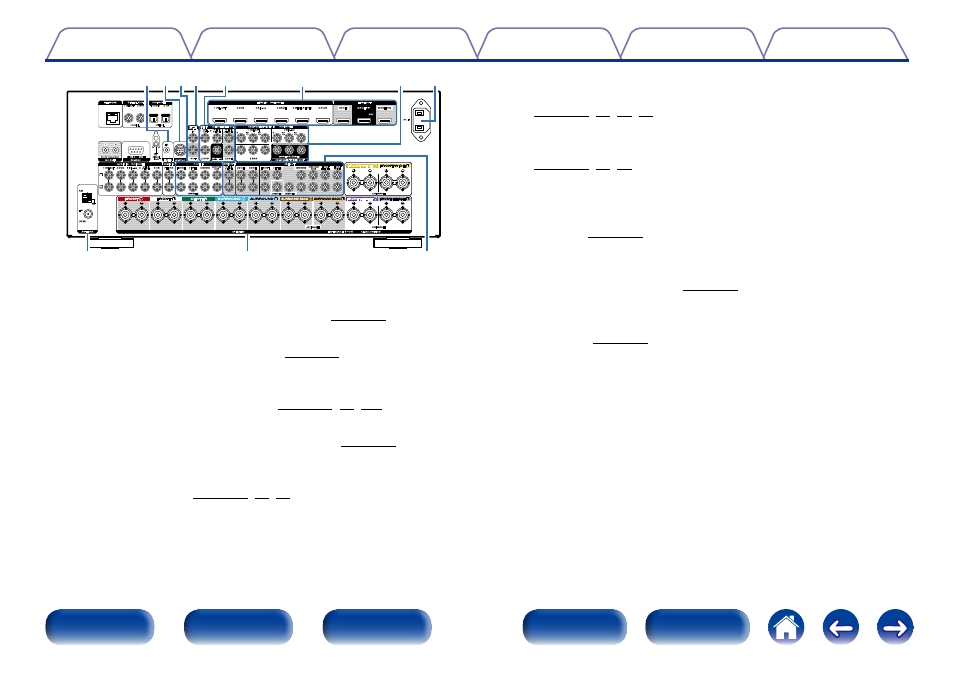

q Terminales de antena FM/AM (ANTENNA)
Sirven para conectar las antenas FM y AM (vpágina 51).
w Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces (vpágina 32).
e Conectores PRE OUT
Sirven para conectar un subwoofer con amplificador integrado o un
amplificador de potencia externo (vpágina 33, 38, 148).
r Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación (vpágina 58).
t Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
por componentes (vpágina 42, 44, 45).
y Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI
(vpágina 40, 41, 44, 45).
u Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
(vpágina 42, 44, 45).
i Conectores REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que
esta unidad y los dispositivos externos funcionen en una habitación
diferente (vpágina 56).
o Conectores de entrada 7.1 canales (7.1CH IN)
Sirven para conectar un dispositivo que cuenta con conectores de
salida de audio multicanal (vpágina 48).
Q0 Conector M-XPort
Sirve para conectar un receptor inalámbrico (RX101, vendido por
separado) (vpágina 55).
Q1 Conector FLASHER IN
Sirve al utilizar un BOX u otro dispositivo de control para controlar esta
unidad.
