Marantz SR7008 - Manual (Página 51)

51
Apéndice Consejos Ajustes Reproducción Contenido
Panel delantero Pantalla Panel trasero Índice alfabético
Mando a
distancia
Conexiones

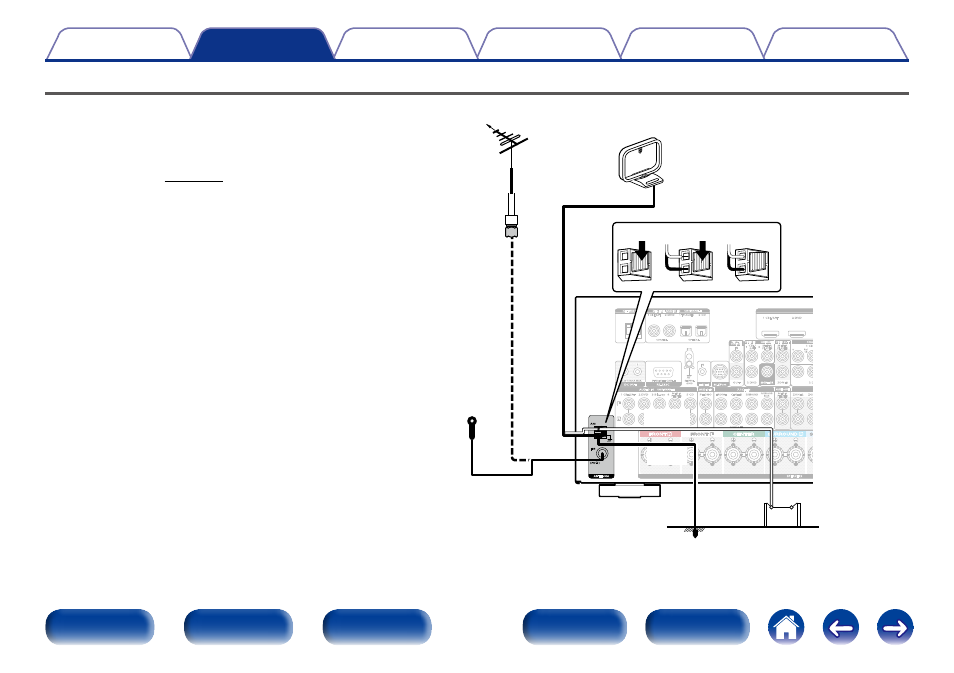

Conexión de un receptor de HD Radio
La emisión a través de HD Radio actualmente
sólo está disponible en Estados Unidos y
determinados países.
Después de conectar la antena y recibir una
señal de radio (vpágina 71 “Recepción de
emisoras de HD Radio”), utilice cinta adhesiva
para fijar la antena en una posición en la que el
nivel de ruido sea mínimo.
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray MEDIA PLAYER MEDIA PLAYER 5 CD 4 PHONO
1 CBL/SAT 2 DVD 1 TV AUDIO 2 CD 1 CBL/SAT 2 DVD
SIGNAL GND STRAIGHT CABLE DC12V 150mA MAX.
IN
PB/ C B Y
CBL/ SAT MEDIA PLAYER MEDIA PLAYER
ZONE2
1 CBL/SAT
2 DVD
1 3 IN
OUT
ZONE2 ZONE3
NETWORK
RS-232C DC OUT FLASHER
REMOTE CONTROL VIDEO OUT
7.1CH IN AUDIO OUT
M-XPort
DIGITAL AUDIO IN (ASSIGNABLE)
COAXIAL OPTICAL
AUDIO IN (ASSIGNABLE) AUDIO IN
2 DVD
VIDEO IN (ASSIGNABLE)
MONITOR
COMPONENT VIDEO IN
SPEAKERS
1 2
AM
(75Ω)
FM
ANTENNA
w e q
Antena de
exterior FM
Dirección de la estación emisora
Cable coaxial
de 75 Ω/ohm
Antena interior de FM
(para la emisión de HD Radio, incluida)
Antena AM
exterior
Tierra
Antena AM de cuadro
(para la emisión de HD Radio; incluida)
Negro
Blanco
