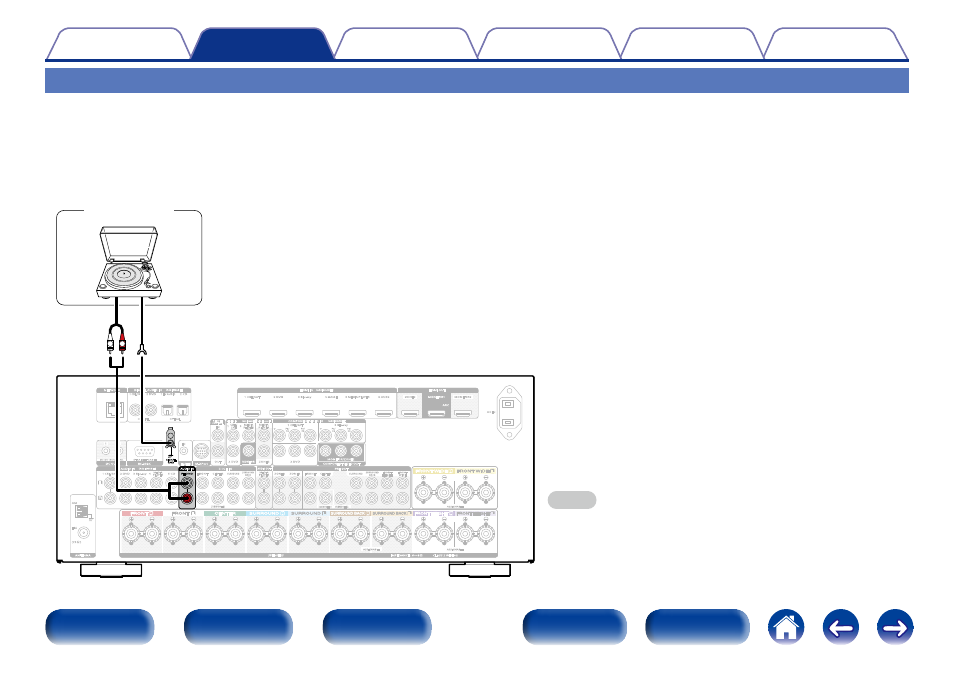

Conexión de un giradiscos
Esta unidad es compatible con giradiscos equipados con una cápsula fonográfica de imán móvil (MM). Cuando se conecta un giradiscos con un cartucho
de bobina móvil (MC) de salida baja, use un transformador que lo actualice o un amplificador con cabezal MC disponible en comercios.
Si configura esta fuente de entrada de la unidad en “PHONO” y accidentalmente sube el volumen sin haber conectado un giradiscos, es posible que se
oiga un zumbido proveniente de los altavoces.
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER FRONT SURROUND FRONT HEIGHT FRONT WIDE SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray MEDIA PLAYER MEDIA PLAYER 5 CD 4
AM
(75Ω)
FM
1 CBL/SAT 2 DVD 1 TV AUDIO 2 CD 1 CBL/SAT 2 DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2
STRAIGHT CABLE DC12V 150mA MAX.
IN
PR/ C R PB/ C B Y PR/ C R PB/ C B Y
CBL/ SAT MEDIA PLAYER MEDIA PLAYER
ZONE2
1 CBL/SAT 3 Blu-ray
2 DVD
1 3 IN
OUT
ZONE2 ZONE3
HDMI OUT NETWORK
RS-232C DC OUT FLASHER
REMOTE CONTROL VIDEO OUT
COMPONENT VIDEO OUT
7.1CH IN AUDIO OUT PRE OUT
M-XPort
ANTENNA
AC IN
DIGITAL AUDIO IN (ASSIGNABLE)
COAXIAL OPTICAL
AUDIO IN (ASSIGNABLE)
2 DVD
VIDEO IN (ASSIGNABLE)
MONITOR
COMPONENT VIDEO IN (ASSIGNABLE)
MONITOR/ZONE2
HDMI IN (ASSIGNABLE)
CLASS 2 WIRING SPEAKERS IMPEDANCE : 6～8Ω
SUBWOOFER1 SUBWOOFER2
ZONE2 MONITOR2
1 2
ASSIGNABLE ASSIGNABLE
ASSIGNABLE
ARC
MONITOR1
SIGNAL GND
PHONO
AUDIO IN
GND AUDIO
OUT
L R
Giradiscos
(cápsula MM)
NOTA
• La línea de conexión a tierra (SIGNAL GND) de esta unidad no es
una puesta a tierra de seguridad. Tenga en cuenta que, en función
del giradiscos, la conexión de la línea de tierra puede tener el efecto
contrario y aumentar el ruido. En este caso, no es necesario que
conecte la línea de tierra.
