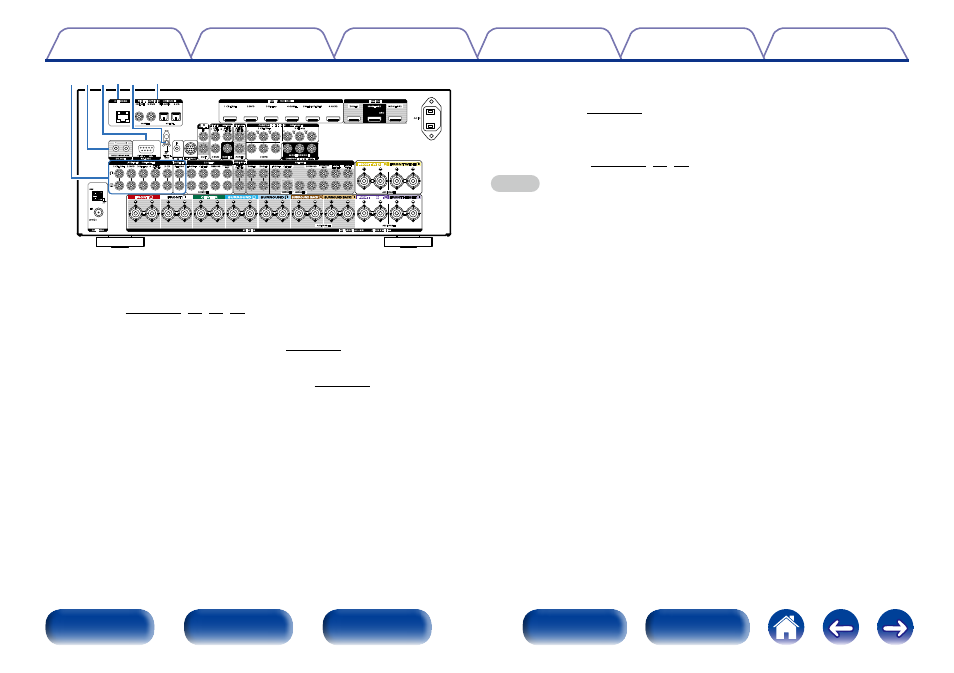

Q2 Conectores de audio digital (DIGITAL AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
digital (vpágina 41, 42, 44, 45).
Q3 Conectores SIGNAL GND
Sirven para conectar un giradiscos (vpágina 47).
Q4 Conector de red (NETWORK)
Sirve para conectar esta unidad a la red (vpágina 53).
Q5 Conector RS-232C
Se incluye el puerto serie RS-232C para permitir la compatibilidad
con un controlador de automatización doméstico externo. Consulte el
manual del propietario del controlador de automatización doméstico
para obtener más información sobre el puerto serie de esta unidad.
El puerto serie permite un control de dos vías y estado mediante un
controlador de automatización doméstico externo.
Q6 Conectores DC OUT
Sirve para conectar dispositivos equipados con la función de activación
de salida (vpágina 57).
Q7 Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
analógico (vpágina 44, 45, 47).
NOTA
• No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
