Marantz SR7008 - Manual (Página 48)

48
Apéndice Consejos Ajustes Reproducción Contenido
Panel delantero Pantalla Panel trasero Índice alfabético
Mando a
distancia
Conexiones

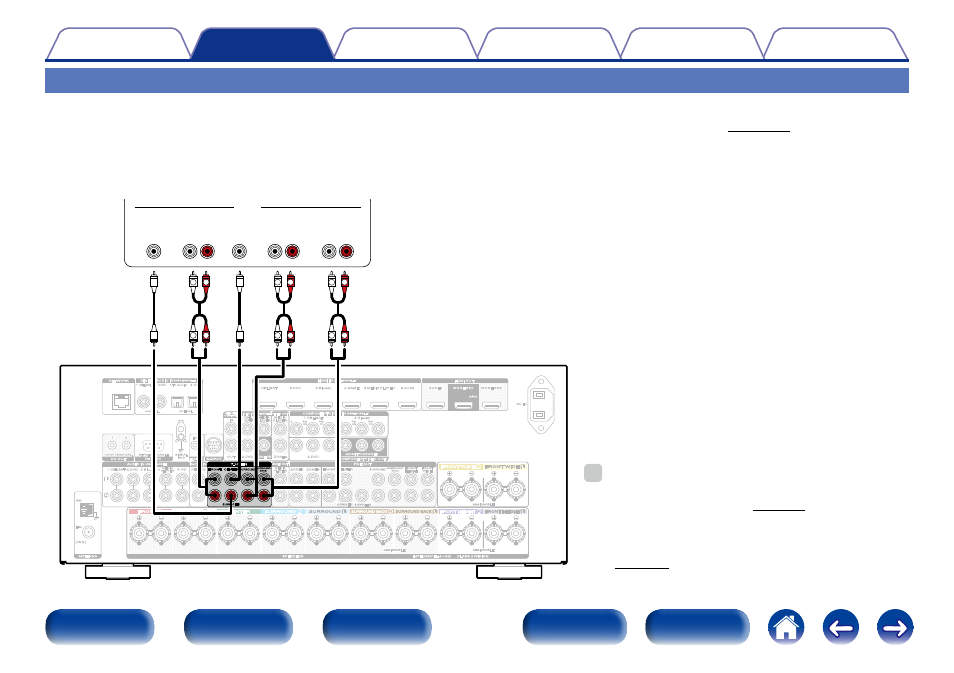

Conexión de un dispositivo con un conector de salida multicanal
Puede conectar esta unidad a un dispositivo externo equipado con conectores de salida de audio multicanal para reproducir música y vídeo.
Para reproducir una entrada de señales analógicas desde los conectores 7.1CH IN, ajuste la opción “Modo entrada” (vpágina 182) como “7.1CH IN”.
FRONT SURROUND FRONT HEIGHT FRONT WIDE SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray MEDIA PLAYER MEDIA PLAYER 5 CD 4 PHONO
AM
(75Ω)
FM
1 CBL/SAT 2 DVD 1 TV AUDIO 2 CD 1 CBL/SAT 2 DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2
SIGNAL GND STRAIGHT CABLE DC12V 150mA MAX.
IN
PR/ CR PB/ CB Y PR/ CR PB/ CB Y
CBL/ SAT MEDIA PLAYER MEDIA PLAYER
ZONE2
1 CBL/SAT 3 Blu-ray
2 DVD
1 3 IN
OUT
ZONE2 ZONE3
HDMI OUT NETWORK
RS-232C DC OUT FLASHER
REMOTE CONTROL VIDEO OUT
COMPONENT VIDEO OUT
AUDIO OUT PRE OUT
M-XPort
ANTENNA
AC IN
DIGITAL AUDIO IN (ASSIGNABLE)
COAXIAL OPTICAL
AUDIO IN (ASSIGNABLE) AUDIO IN
2 DVD
VIDEO IN (ASSIGNABLE)
MONITOR
COMPONENT VIDEO IN (ASSIGNABLE)
MONITOR/ZONE2
HDMI IN (ASSIGNABLE)
CLASS 2 WIRING SPEAKERS IMPEDANCE : 6～8Ω
SUBWOOFER1 SUBWOOFER2
ZONE2 MONITOR2
1 2
ASSIGNABLE ASSIGNABLE
ASSIGNABLE
ARC
MONITOR1
SURROUND SURROUND BACK CENTER
7.1CH IN
FRONT
SUBWOOFER
L
L
R
R
L
L
R
R
L
L
R
R
SUB-
WOOFER
CENTER SURROUND
BACK
R L
SURROUND
R L
FRONT
R L
AUDIO
Dispositivos con un conector de salida multicanal
(reproductor de Blu-ray Disc, reproductor de DVD,
descodificador externo, etc.)
%
• La señal de vídeo se puede conectar de la misma forma que
un reproductor de DVD (vpágina 45 “Conexión de un
reproductor de DVD”).
• Cuando un dispositivo se conecte al terminal SBL/SBR de
los conectores 7.1CH IN, ajuste la opción “Modo asignar”
(vpágina 192) como “9.1ch (ST/AF/AD)”.
