16 SMC9-11TLRP-IA-es-51 Instrucciones de instalación
4 Descripción del producto SMA Solar Technology AG

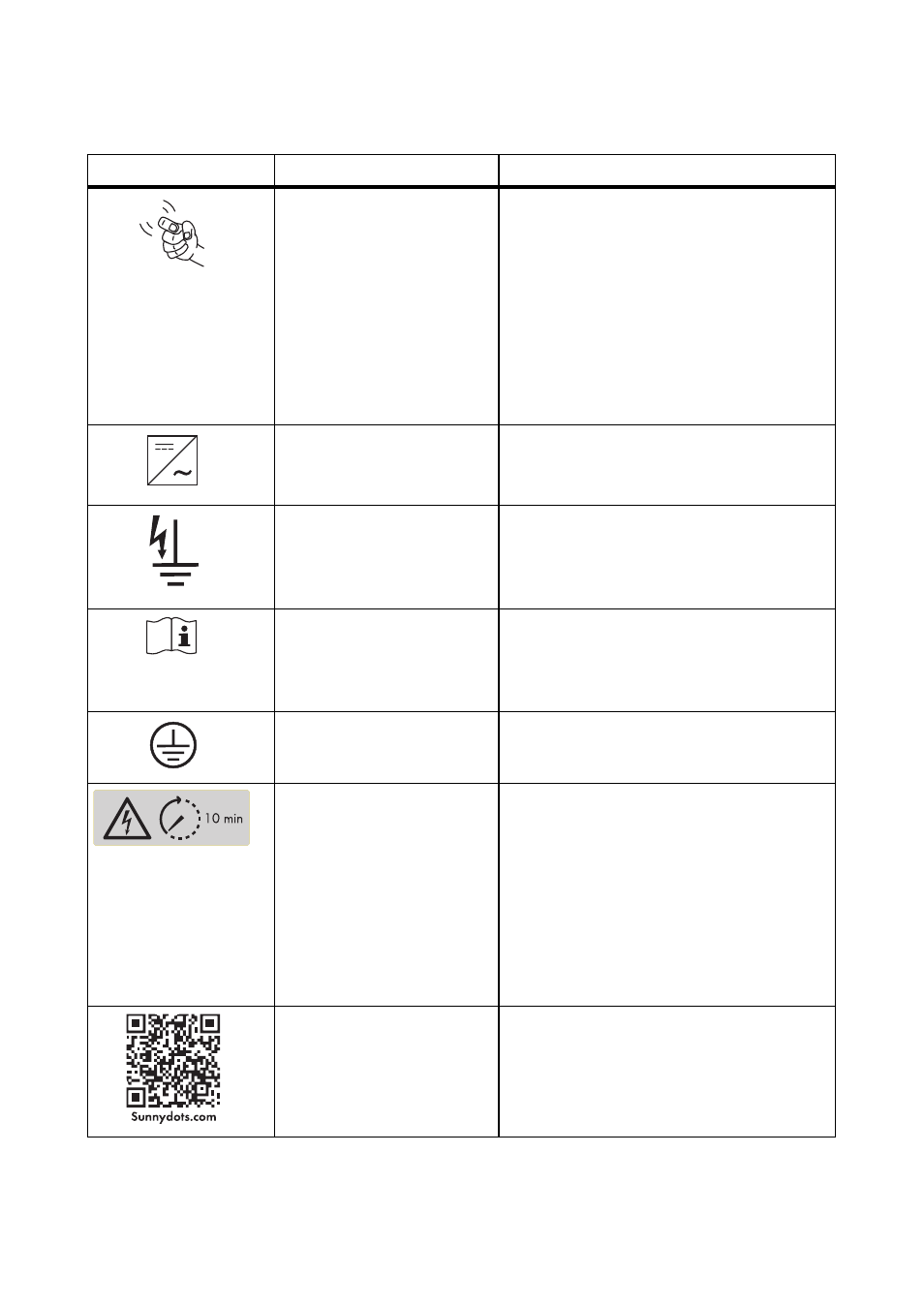

Símbolos del inversor
Símbolo Denominación Explicación
Golpecito Puede usar la pantalla mediante golpecitos:
• Un golpecito: se enciende la
iluminación de la pantalla o se pasa al
mensaje siguiente.
• Dos golpecitos seguidos: el inversor
muestra los avisos de la pantalla de la
fase de inicio.
La iluminación se apaga automáticamente
después de 2 minutos.
Inversor Este símbolo define la función del led verde.
El led verde señaliza el estado de
funcionamiento del inversor.
Fallo a tierra Este símbolo define la función del led rojo.
El led rojo señaliza un fallo a tierra, un
varistor defectuoso o un fusible de string
averiado.
Téngase en cuenta la
documentación. Este símbolo define la función del led
amarillo. El led amarillo señaliza un fallo o
error. Para resolver el fallo o error, lea las
instrucciones.
Conductor de protección Este símbolo señaliza el lugar para
conectar un conductor de protección.
Peligro de muerte por altas
tensiones en el inversor;
respetar el tiempo de espera En los componentes conductores del
inversor existen altas tensiones que pueden
causar descargas eléctricas mortales. Los
condensadores del inversor tardan
10 minutos en descargarse. Antes de
efectuar cualquier trabajo en el inversor,
desconéctelo siempre de la tensión tal y
como se describe en este documento
(consulte el capítulo 9).
QR Code
®
El QR Code
®
remite al programa de
bonificación de SMA (más información en
www.SMA-Bonus.com).
