Instrucciones de instalación SMC9-11TLRP-IA-es-51 19
SMA Solar Technology AG 4 Descripción del producto
La pantalla y los ledes del inversor se encuentran en la tapa de la carcasa y señalizan el estado de
funcionamiento del inversor.
En la pantalla puede consultar los datos de funcionamiento actuales del inversor (como el estado, la
potencia y la tensión de entrada), así como posibles fallos o errores (consulte el capítulo 10.2 “Avisos
de la pantalla”, página 57).
Marca de control coreana El inversor cumple con los requisitos de las
directivas coreanas aplicables.
Marca de control china El inversor cumple con los requisitos de las
directivas chinas aplicables.
4.3 Pantalla y ledes

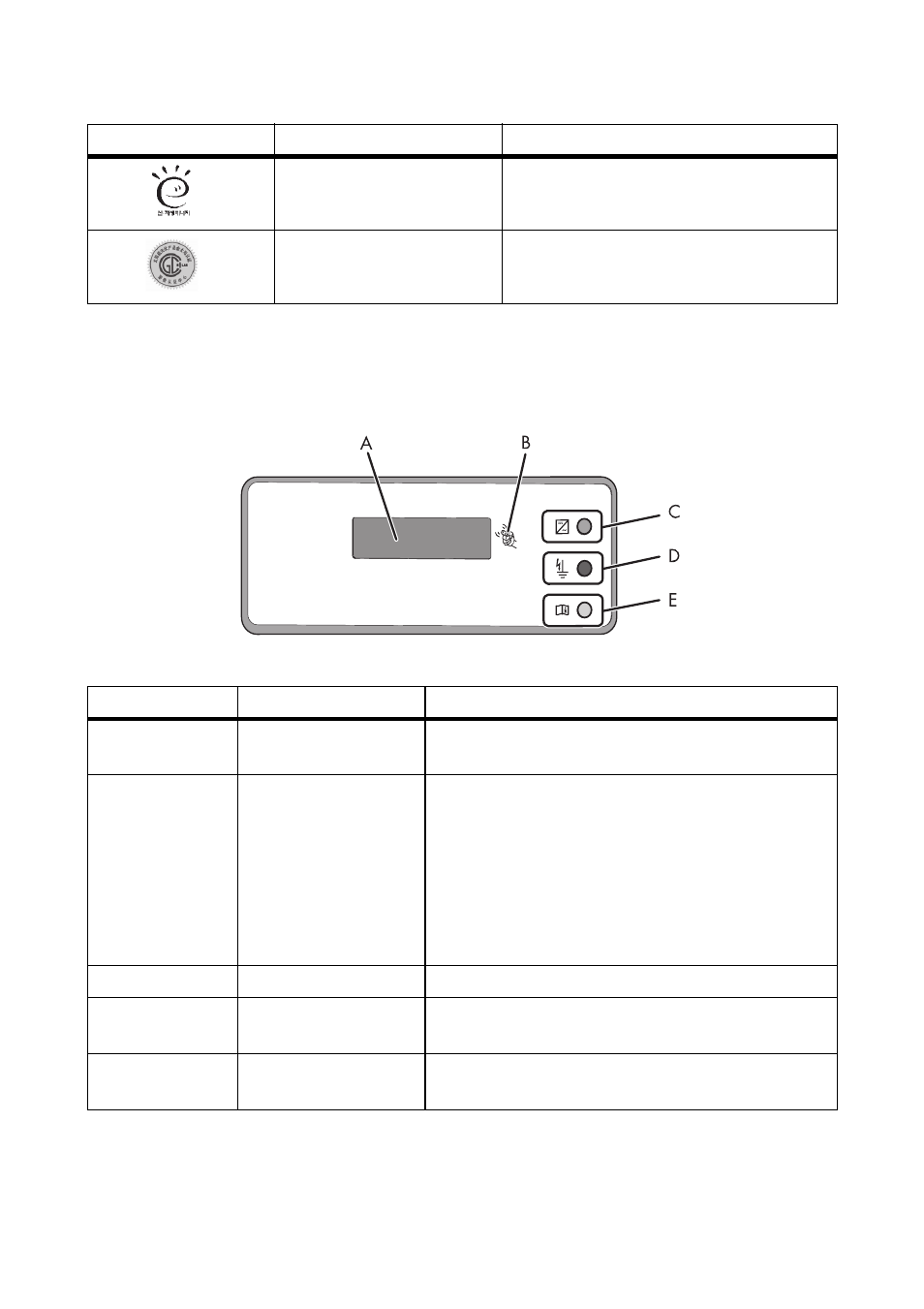

Imagen 5: Estructura del visualizador
Posición Denominación Explicación
A Pantalla Pantalla LCD de texto de 2 líneas para mostrar los
datos de funcionamiento
B Símbolo de golpe
suave Puede usar la pantalla mediante golpecitos:
• Un golpecito: se enciende la iluminación de la
pantalla o se pasa al mensaje siguiente.
• Dos golpecitos seguidos: el inversor muestra los
avisos de la pantalla de la fase de inicio.
La iluminación se apaga automáticamente después
de 2 minutos.
C Led verde Señaliza el estado de funcionamiento del inversor.
D Led rojo Señaliza un fallo a tierra, un varistor defectuoso o un
fusible de string averiado.
E Led amarillo Señaliza un fallo o error. Para resolver el fallo o error,
lea las instrucciones.
Símbolo Denominación Explicación
