Requisitos del cableado:
El cable debe ser del tipo PV1-F, UL-ZKLA o USE2 y cumplir con estas propiedades:
☐ Diámetro exterior: 5 mm … 8 mm
☐ Sección del conductor: 2,5 mm² … 6 mm²
☐ Número de conductores: al menos 7
☐ Tensión nominal: mínimo 1 000 V
Prepare cada conector de CC tal como se describe a continuación.
1. Pele 12 mm del cable.
6.4.2 Preparación de los conectores de CC

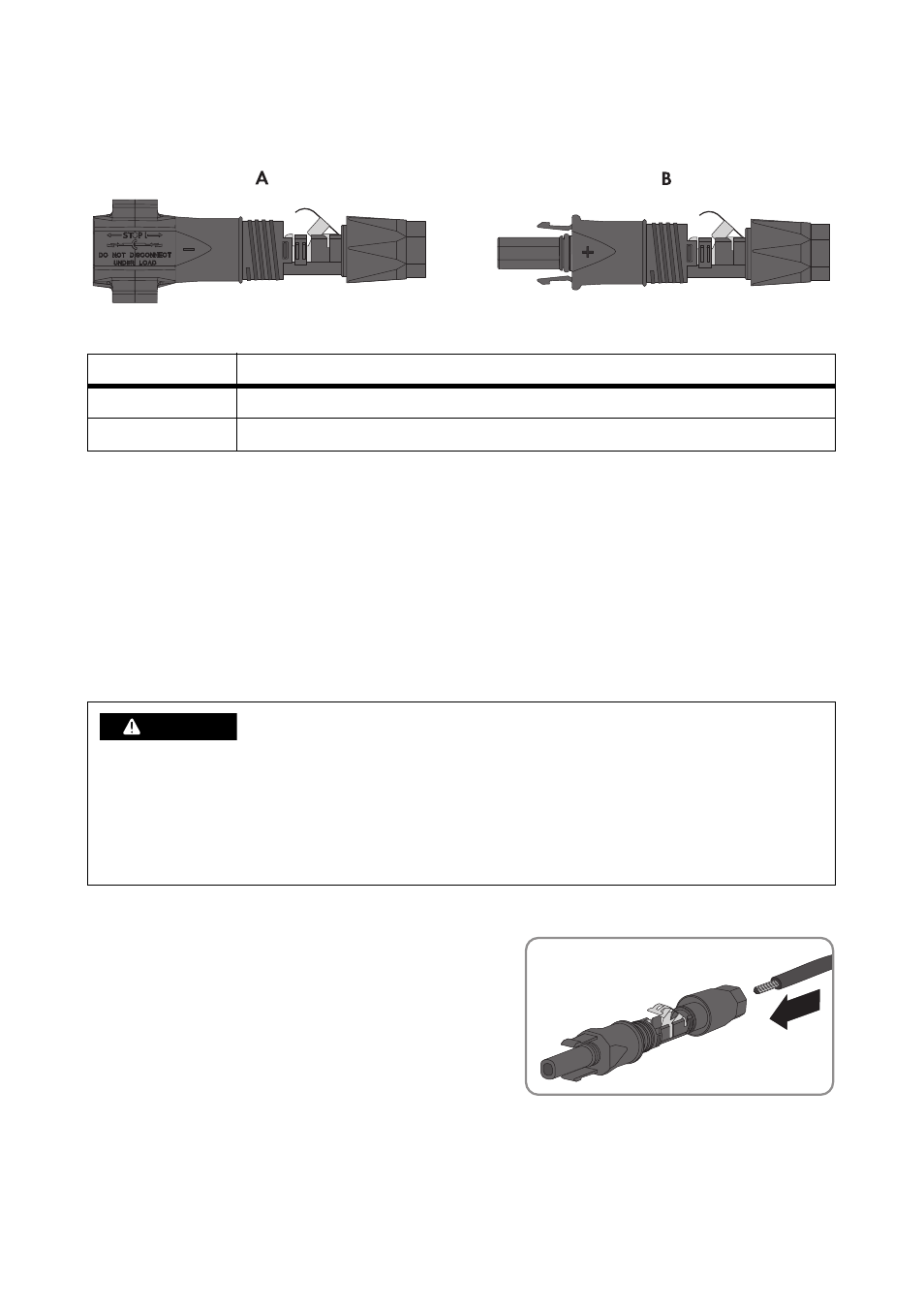

Imagen 13: Conector de CC
Posición Denominación
A Conector de CC negativo
B Conector de CC positivo
Peligro de descarga eléctrica debido a altas tensiones
Cuando recibe luz, el generador fotovoltaico produce una tensión de CC peligrosa que se acopla
a los conductores de CC. El contacto con dichos conductores de CC puede causar descargas
eléctricas mortales.
• No toque los conductores de CC.
2. Introduzca el cable pelado en el conector de CC
hasta el tope. Al hacerlo, asegúrese de que el
cable pelado y el conector de CC tengan la
misma polaridad.
