Instrucciones de instalación SMC9-11TLRP-IA-es-51 33
SMA Solar Technology AG 6 Conexión eléctrica
6.2.2 Vista interior

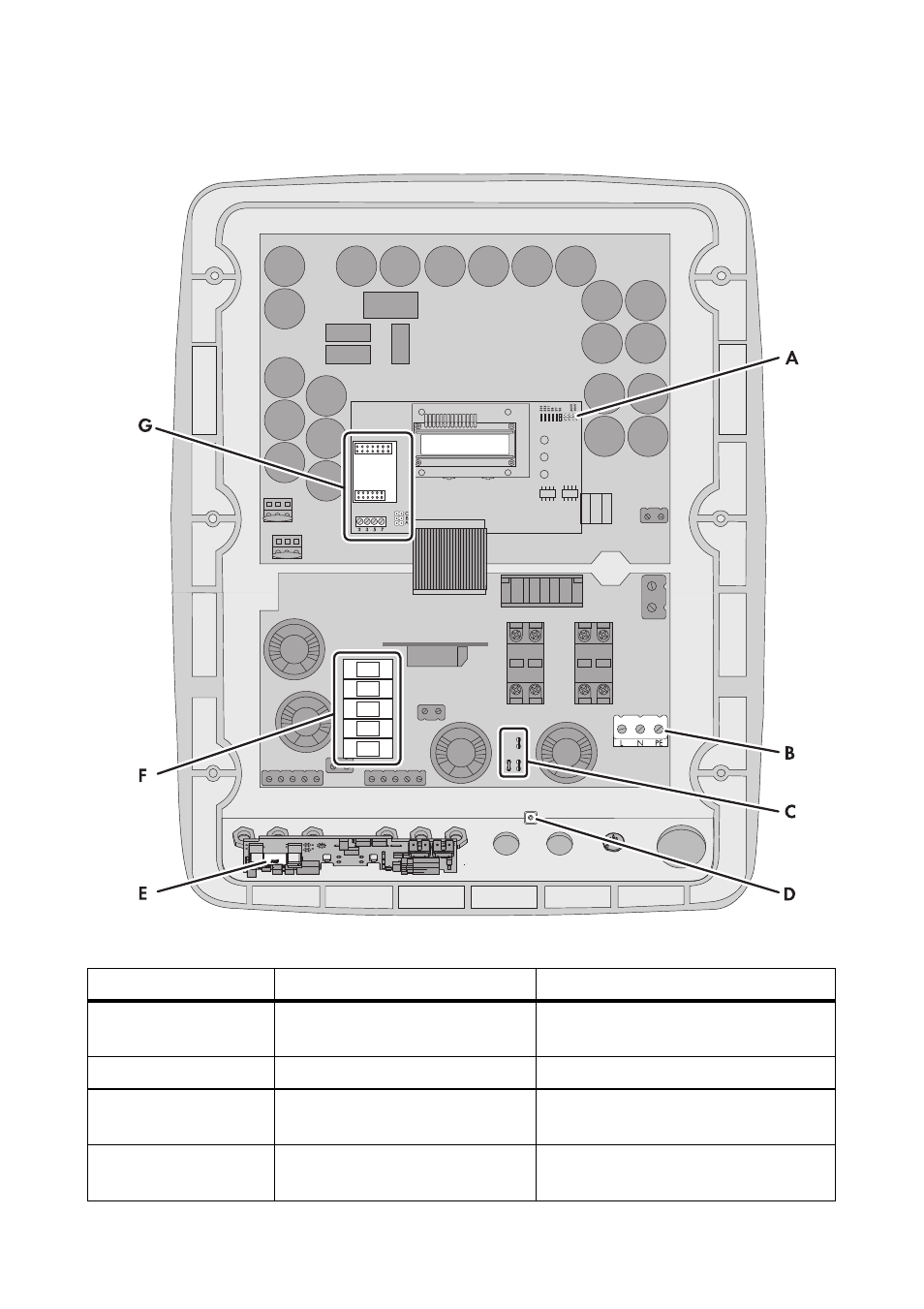

Imagen 12: Componentes y áreas de conexión en el interior del inversor
Posición Denominación Explicación
A Ranura para el puente Para la comprobación de los
ventiladores
B Borne Para el cable de CA
C Enchufe plano Para la toma a tierra del
apantallamiento del cable de datos
D Unidad de atornillado del borne
de conexión de apantallamiento Para la toma a tierra del
apantallamiento del cable de datos
