32 SMC9-11TLRP-IA-es-51 Instrucciones de instalación
6 Conexión eléctrica SMA Solar Technology AG
6.2 Esquema del área de conexión
6.2.1 Vista inferior

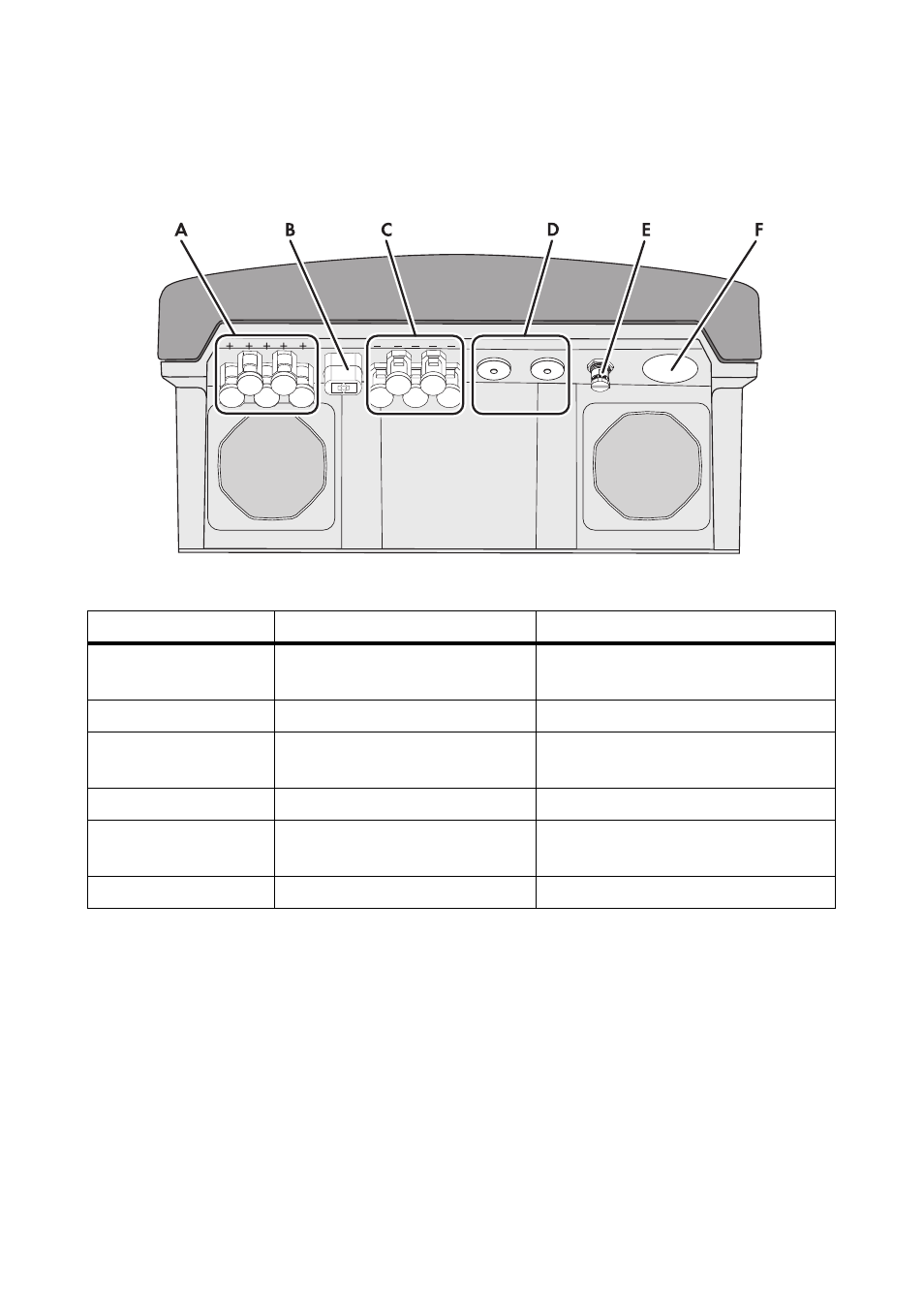

Imagen 11: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición Denominación Explicación
A Conector de CC positivo con
tapón obturador Para la conexión de los cables de CC
positivos
B Hembrilla Para la conexión del ESS
C Conector de CC negativo con
tapón obturador Para la conexión de los cables de CC
negativos
D Abertura en la carcasa Para el paso de los cable de datos
E Hembrilla Para la conexión del
SMA Power Balancer
F Abertura en la carcasa Para el paso del cable de CA
