En el emplazamiento del Sunny Boy 2800i la impedancia de red deberá ser menor
de 1 ohmios, para que los dispositivos de protección funcionen sin limitaciones.
Además es recomendable dimensionar la sección del cable de manera que a

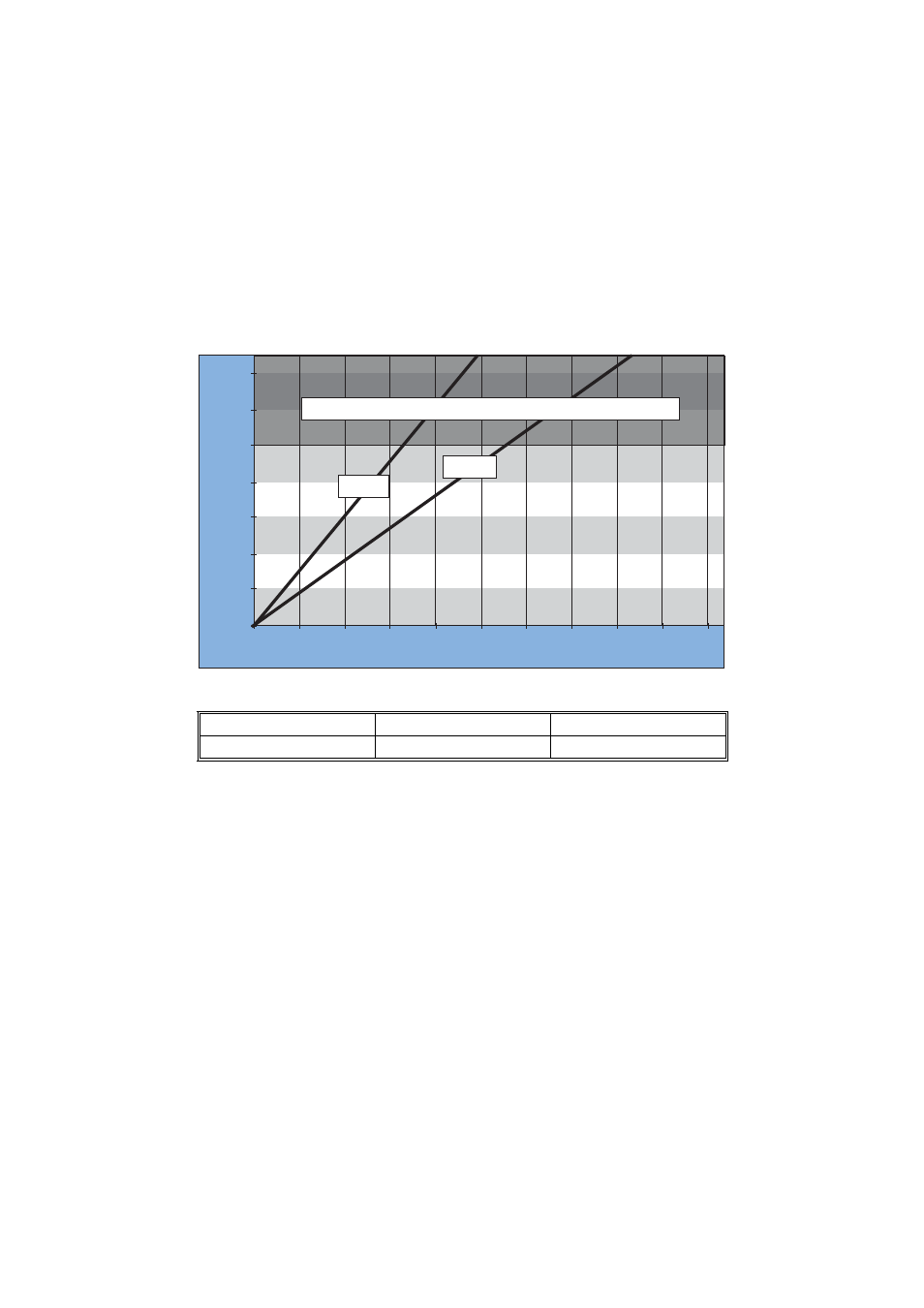

potencia nominal las pérdidas de línea no superen 1%. En el siguiente gráfico se
pueden apreciar las pérdidas de línea en relación a la longitud y sección del cable:
Para las distintas secciones del cable valen las siguientes longitudes máximas:
Sección del cable 1,5 mm² 2,5 mm²
Longitud máx. 8 m 14 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longitud del cable
0 m 10 m 15 m 20 m 25 m 5 m
Pérdida
1,5 mm²
2,5 mm²
No utilice configuraciones de cables con pérdidas superiores a 1,0 %
