SMA Technologie AG Instalación
Manual de instalación SB2800i-11:SS2006 Página 21

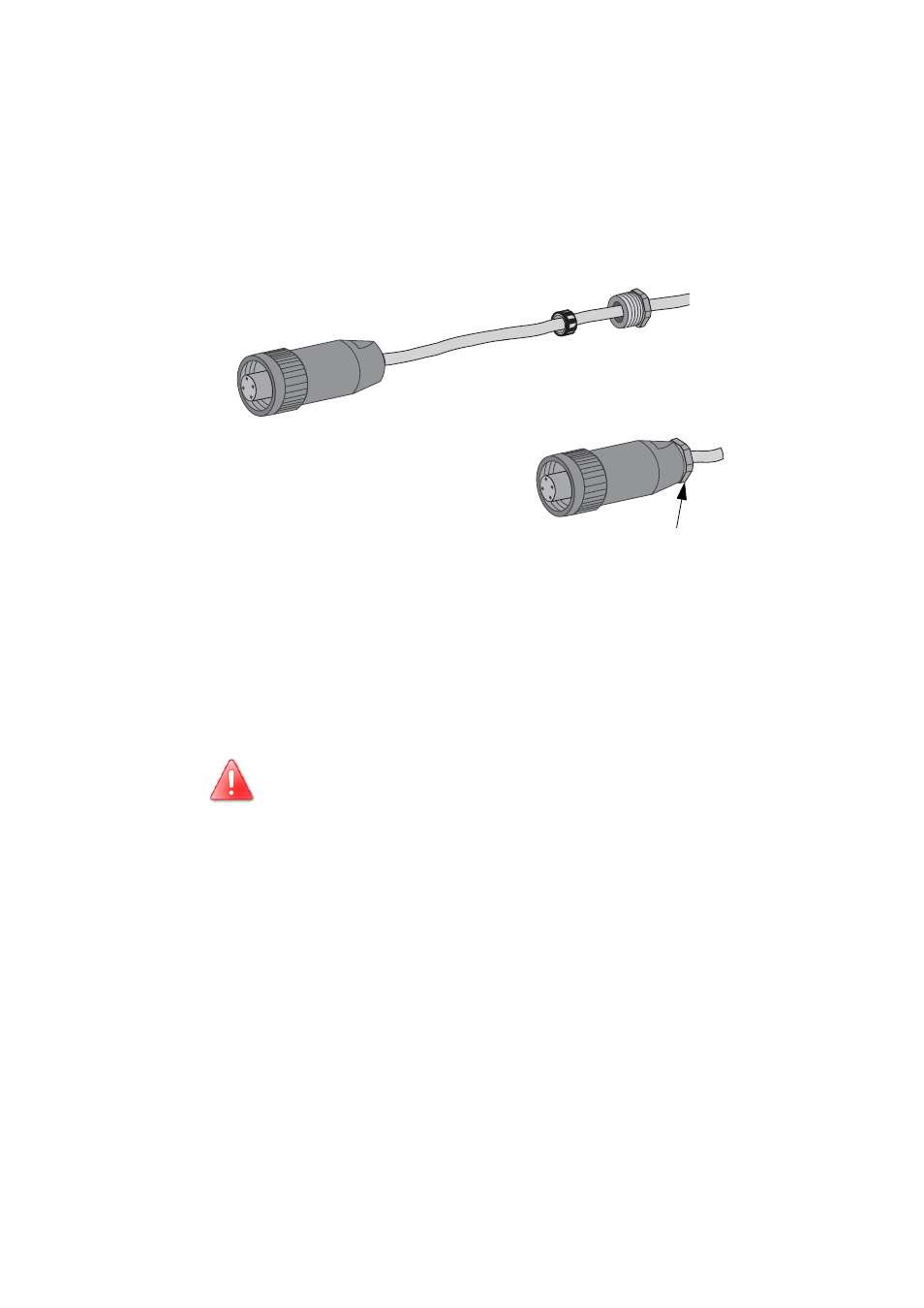

5. Ahora enrosque el casquillo roscado firmemente sobre la terminal de conexión.
6. Después enrosque el tornillo de apriete
firmemente sobre el casquillo roscado. El anillo
de apriete con la junta queda invisible en el
interior del casquillo roscado.
La caja de conexión de CA está completa.
En caso de no conectar el Sunny Boy inmediatamente, cierre la terminal de conexión
con la tapa, también incluida en el paquete adicional.
Si el Sunny Boy está firmemente instalado ahora puede conectar la caja de conexión
de CA al conector de brida del Sunny Boy. Deberá retirar primero la tapa de
protección transparente del conector de brida del Sunny Boy. Enrosque firmemente
el anillo roscado de la caja de conexión de CA sobre el conector de brida, para
asegurar la conexión.
¡Todavía no conecte el interruptor de protección vatimétrica! El
Sunny Boy 2800i solamente debe ser conectado a la red de CA
después de haberse conectado los Strings fotovoltaicos y con
la carcasa firmemente cerrada.
Anillo de
apriete con
anillo de junta
Tornillo de
apriete
Terminal de conexión
y casquillo roscado
Tornillo de
apriete
