SMA SB 2800i Installation - Manual (Página 17)

SMA Technologie AG Instalación
Manual de instalación SB2800i-11:SS2006 Página 17
5 Instalación
5.1 Montaje
Para un montaje sin problemas del Sunny Boy 2800i
debería utilizar el soporte de pared incluido en el
paquete. Para su fijación vertical en muros de
hormigón o piedra puede emplear, por ejemplo, tacos
del tipo SX8 y tornillos de cabeza hexagonal de acero
inoxidable (DIN 571) de 8 mm x 50 mm.
Cuando monte el soporte mural siempre tenga en
cuenta el peso del Sunny Boy 2800i (31 kg).

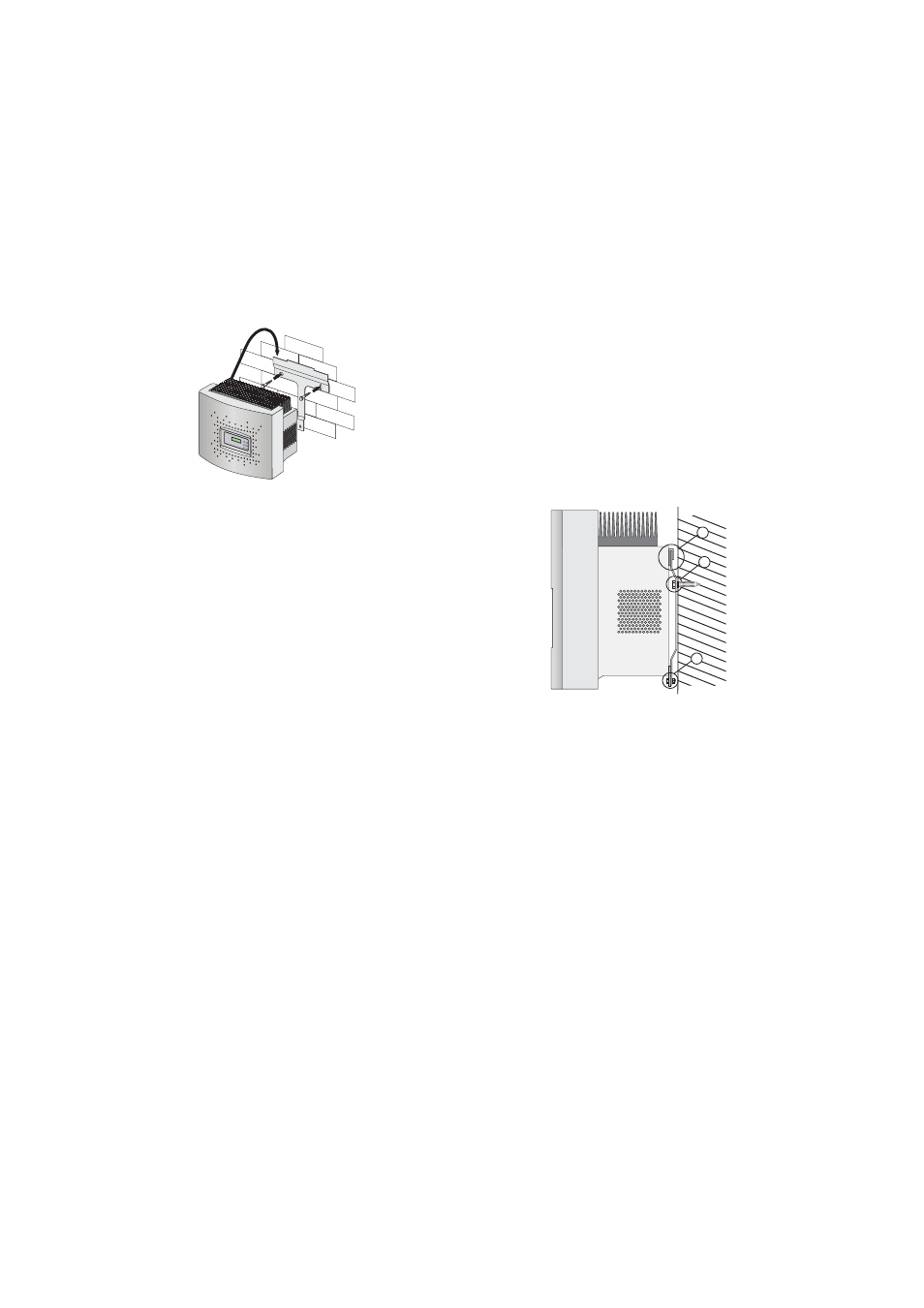

1. Monte el soporte de pared (1). Para marcar los
agujeros para los tacos puede emplear el soporte
mural como plantilla.
2. Coloque ahora los ganchos de fijación superiores
del Sunny Boy 2800i en el soporte mural (2) de
modo que no pueda desplazarse lateralmente.
3. Termine de montar el Sunny Boy 2800i fijándolo
mediante el tornillo M6x10, incluido en el
paquete, en la rosca inferior central (3).
4. Verifique que el soporte y el Sunny Boy 2800i
estén firmemente instalados.
Sunny Boy Sunny Boy
2
3
1
