SMA Technologie AG Disposición de un interruptor de protección vatimétrica
Manual de instalación SB2800i-11:SS2006 Página 39
9 Disposición de un interruptor de protección
vatimétrica
Necesitará los siguientes datos técnicos de los inversores
empleados:
• Corriente de salida máxima = 14,14 A
• Protección por fusible del inversor máxima permitida = 16 A
La protección máxima del cable varía según las circunstancias, entre otras cosas,
según el tipo de cable, su disposición y la temperatura ambiental.
• En nuestro ejemplo asumimos que con esta ejemplar disposición el tipo de cable
elegido (2,5 mm²) todavía soporta una corriente nominal de 18,9 A.
Elección de los interruptores de protección vatimétrica:
• Tanto la corriente nominal máxima del tipo de cable empleado como la
protección por fusible máxima del inversor limitan a su vez la corriente nominal
máxima de los interruptores de protección vatimétrica.
• En nuestro ejemplo son posibles 16 A.
Aún deberá comprobar la funcionalidad térmica de los interruptores de protección
vatimétrica.
Ejemplo de una disposición térmica de un interruptor de protección
vatimétrica en una instalación generadora de energía fotovoltaica de
funcionamiento en paralelo.

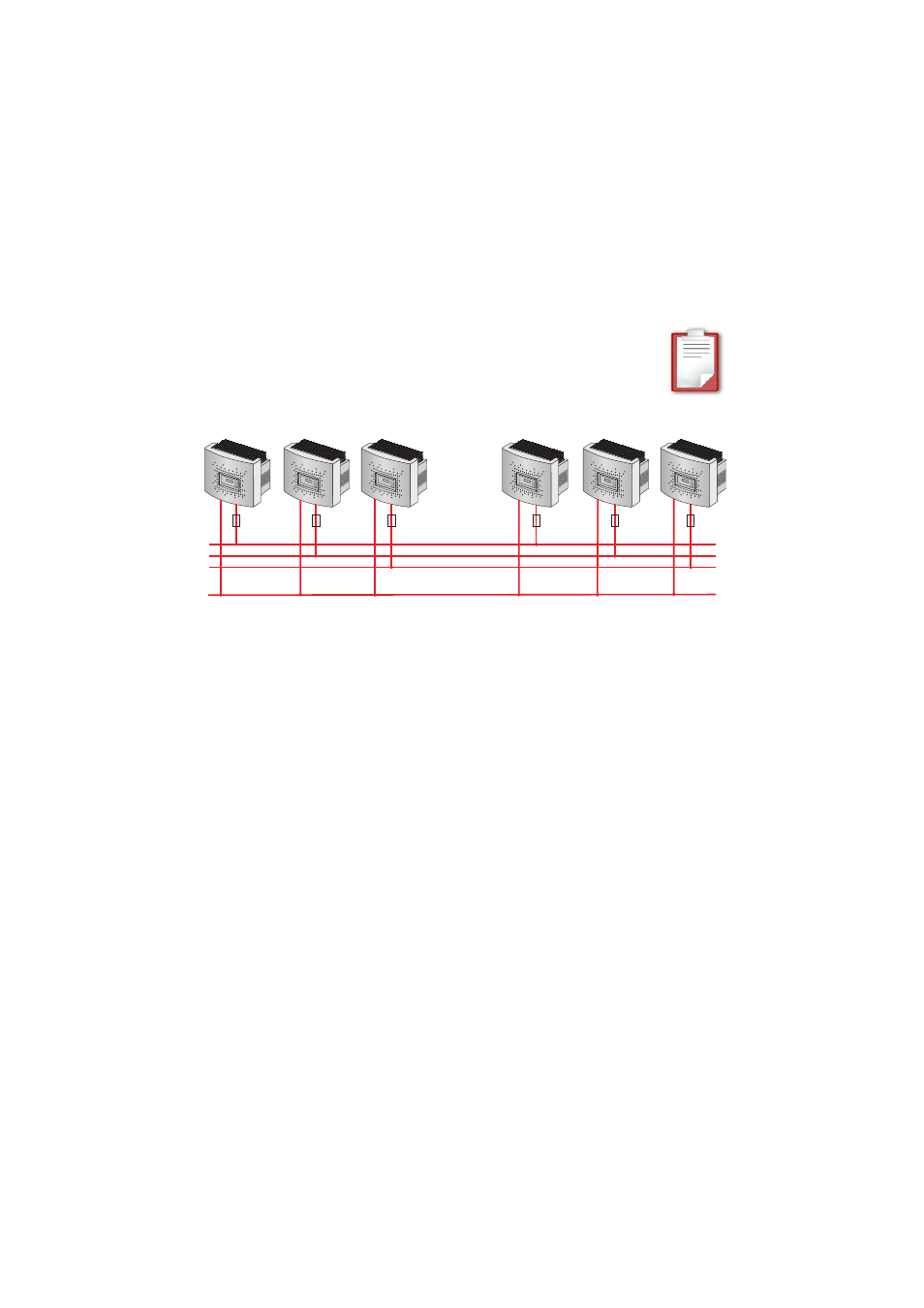

Se parte de una instalación fotovoltaica de 9 inversores Sunny Boy 2800i
y tres inversores por fase.
L1
L2
L3
N
...
Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy Sunny Boy
