SMA Technologie AG El equipo
Manual de instalación SB2800i-11:SS2006 Página 9
3 El equipo
3.1 Descripción del equipo

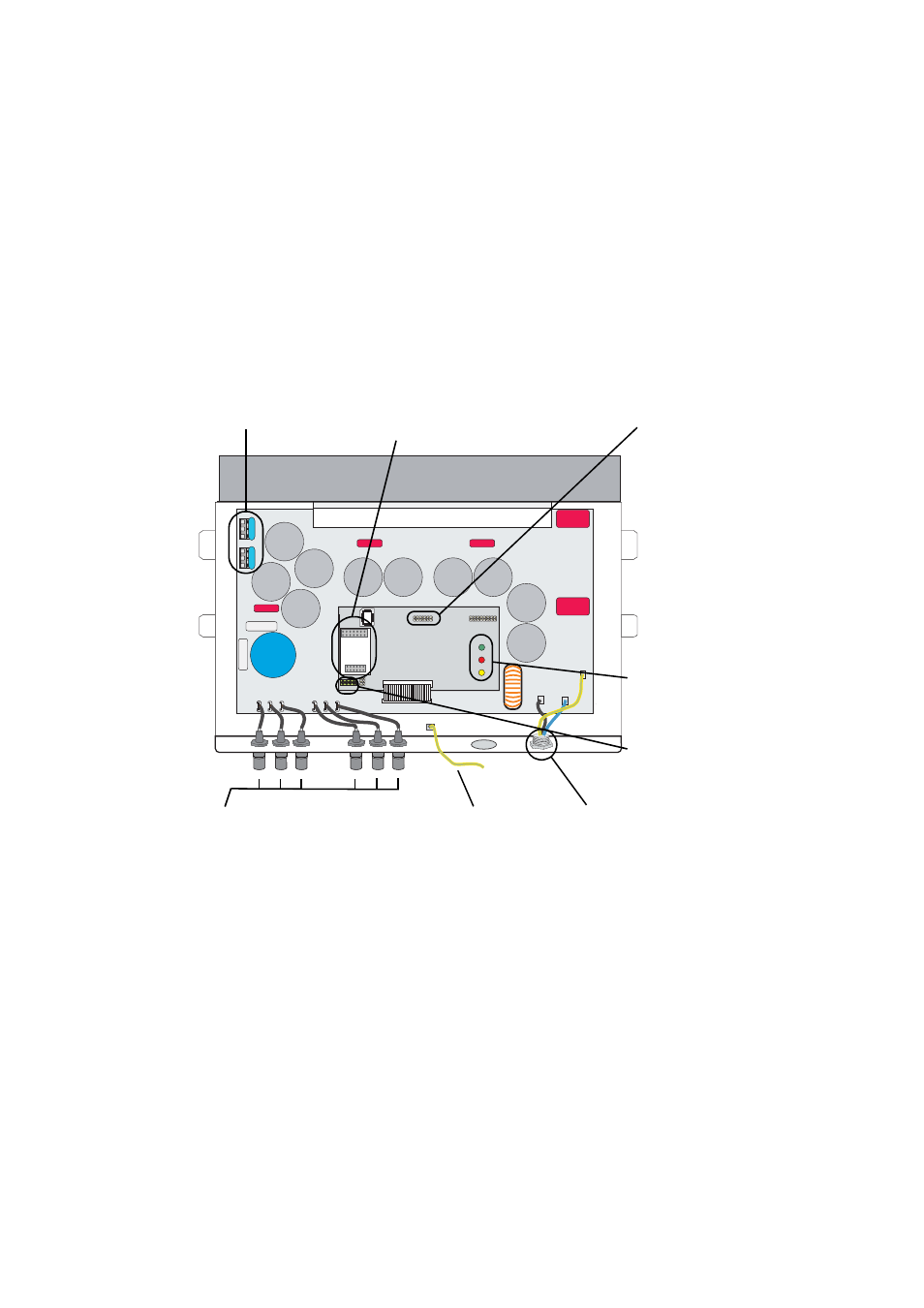

En esta ilustración se detallan de manera esquemática los diferentes componentes y
áreas de conexión de un Sunny Boy 2800i abierto:
ENS1 ENS2 S15 S13 S11 S9 S7 S5 200V 150V
2 3 5 7
Varistores
Página 35
Conexión para la
comunicación (RS232, RS485,
NLM Piggy-Back,
radiotransmisión)
Cable de conexión
a tierra (PE)
para la tapa
Conexión para
unidad de
pantalla
LEDs de
indicación de
estado de
funcionamiento
Bornes de
conexión (CA)
Página 19 Conector de entrada
fotovoltaica
(CC) Página 24
Conexión paral
comunicación
