Seguridad SMA Solar Technology AG
12 SB33-38-11-IA-es-62 Instrucciones de instalación
2.3 Explicación de los símbolos
En este capítulo se explican todos los símbolos que se encuentran en el inversor y en la placa de
características.
2.3.1 Símbolos en el inversor
* Esta función es válida a partir de la versión de firmware 4.00.
** Opcional
*** QR-Code es una marca registrada de DENSO WAVE INCORPORATED.

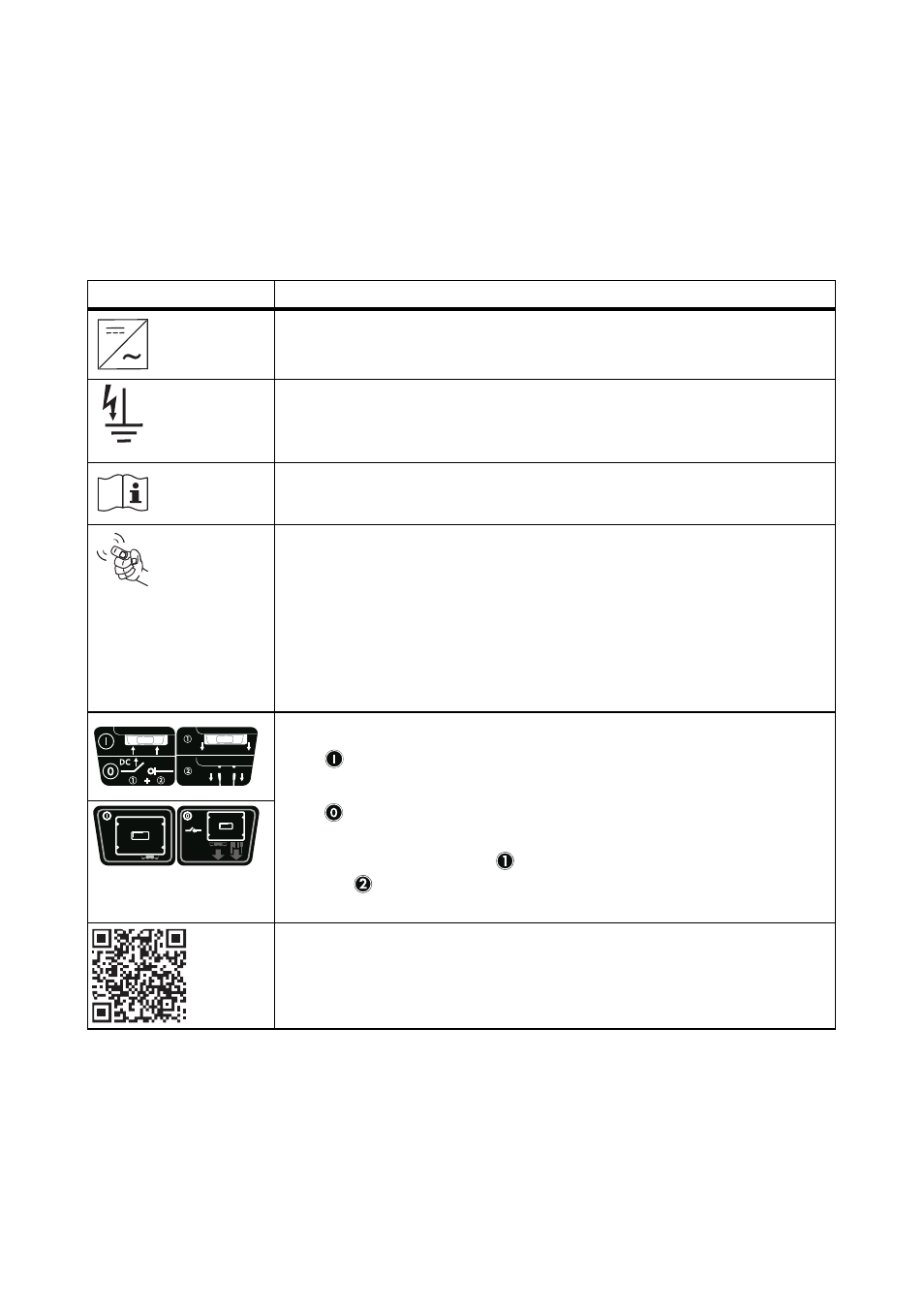

Símbolo Explicación
Indicador de funcionamiento
Muestra el estado de funcionamiento del inversor.
Fallo a tierra o varistor averiado
Consulte el capítulo 9.3 “Encendido permanente del LED rojo”
(Página 58).
Fallo o error
Consulte el capítulo 9 “Localización de fallos” (Página 50).
Puede utilizar la pantalla mediante golpecitos en la tapa de la carcasa.
• Un golpecito: la iluminación de fondo se enciende o la pantalla pasa
al mensaje siguiente.
• Dos golpecitos seguidos*: el inversor muestra de nuevo los mensajes
de la pantalla de la fase de inicio (consulte el capítulo
6.2 “Mensajes de la pantalla durante la fase de inicio”
(Página 40)).
Interruptor-seccionador de CC: Electronic Solar Switch (ESS)**
• Si el Electronic Solar Switch está conectado, el circuito eléctrico
de CC está cerrado.
• Para interrumpir el circuito eléctrico de CC y para desconectar
con seguridad el inversor bajo carga, debe desconectar primero el
Electronic Solar Switch y después extraer todos los conectores de
CC , tal y como se describe en el capítulo 7.2 “Apertura del
inversor” (Página 41).
QR-Code
®
*** para el programa de bonificación de SMA
En www.SMA-Bonus.com, encontrará más información sobre el programa
de bonificación de SMA.
DC
2 1
