Localización de fallos SMA Solar Technology AG
60 SB33-38-11-IA-es-62 Instrucciones de instalación
Ubicación del fallo a tierra
Puede determinarse la ubicación aproximada del fallo a tierra mediante la relación de las
tensiones medidas entre el polo positivo contra potencial de tierra (PE) y el polo negativo contra
potencial de tierra (PE).

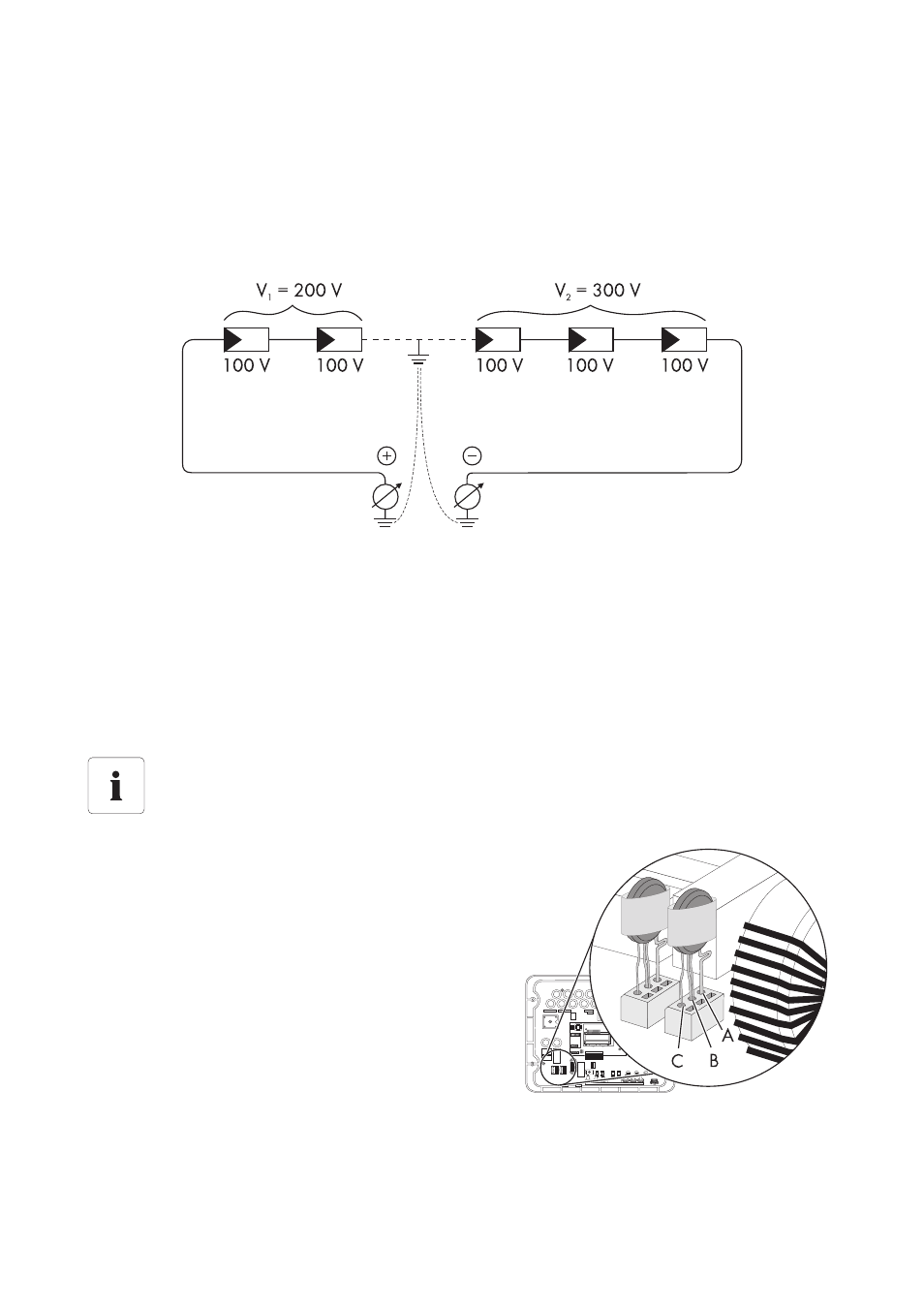

Ejemplo:
En este caso, el fallo a tierra se ha producido entre el segundo y el tercer módulo fotovoltaico.
☑ Ha finalizado la prueba de fallo a tierra.
9.3.2 Comprobación del funcionamiento de los varistores
Los varistores son piezas de desgaste cuya funcionalidad va disminuyendo con el tiempo o a causa
de repetidos esfuerzos por sobretensión. Es posible, por lo tanto, que uno de los varistores con control
térmico haya perdido su función protectora.
Posición de los varistores
Puede averiguar la posición de los varistores consultando el siguiente gráfico.
Observe la siguiente disposición de los bornes:
• Borne A: borne exterior (conexión del
varistor con lazo [acanaladura])
• Borne B: borne central
• Borne C: borne exterior (conexión del
varistor sin lazo [acanaladura])
