5.5.2 Preparación de los conectores de CC
Para la conexión al inversor, todas las líneas de conexión de los módulos fotovoltaicos deben estar
equipadas con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores enchufables de CC están marcados con los signos "+" y "–".
Requisitos del cable:
• Utilice un cable PV1-F.
Procedimiento

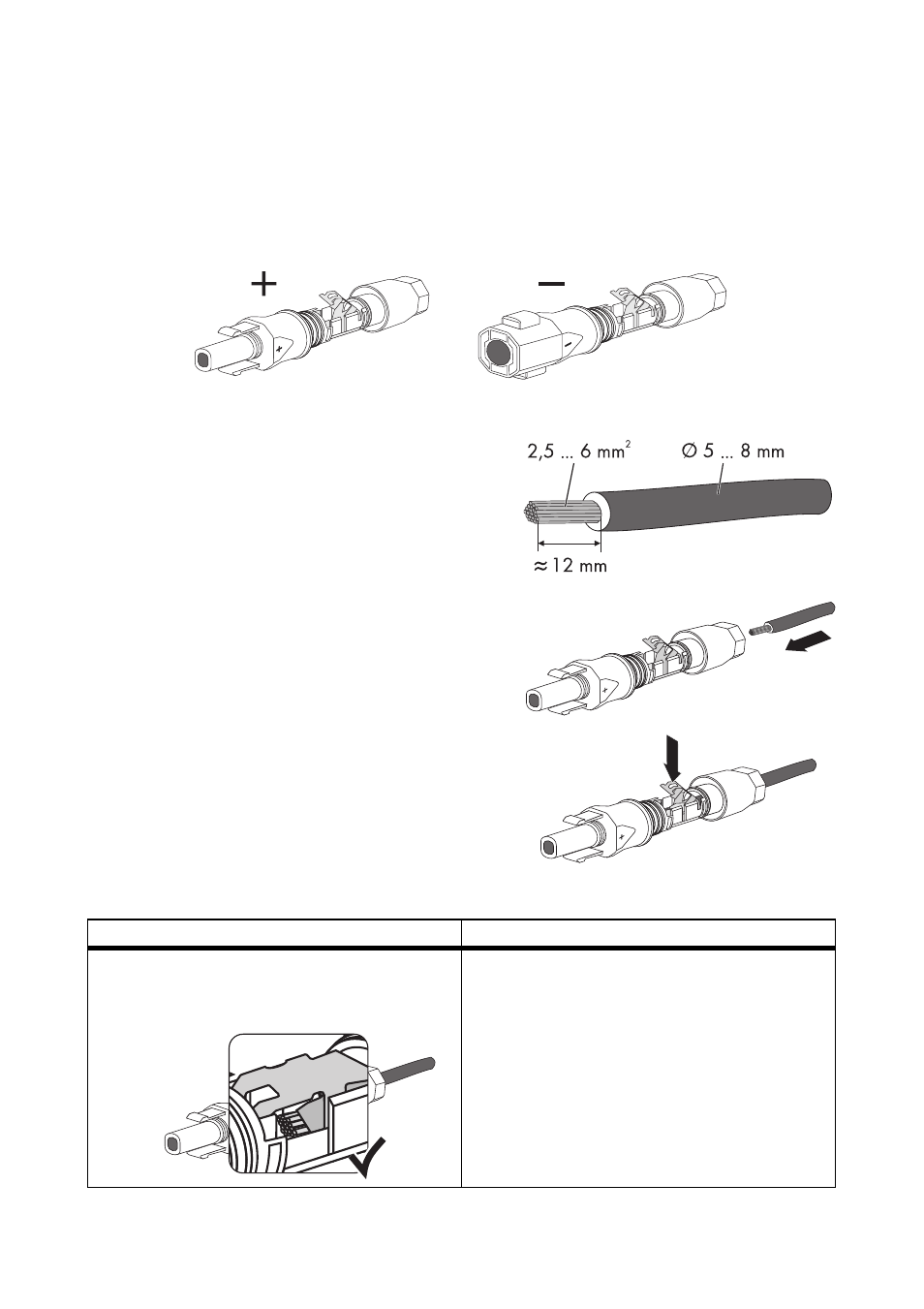

1. Haga pasar el cable pelado hasta el tope del
conector enchufable de CC.
2. Apriete hacia abajo la abrazadera.
☑ La abrazadera encaja de forma audible.
3. Compruebe que el cable esté correctamente asentado:
Resultado Medida
☑ Si el cordón se ve en el hueco de la
abrazadera, el cable está colocado
correctamente.
• Continúe con el punto 4.
