5.2.2 Vista interior

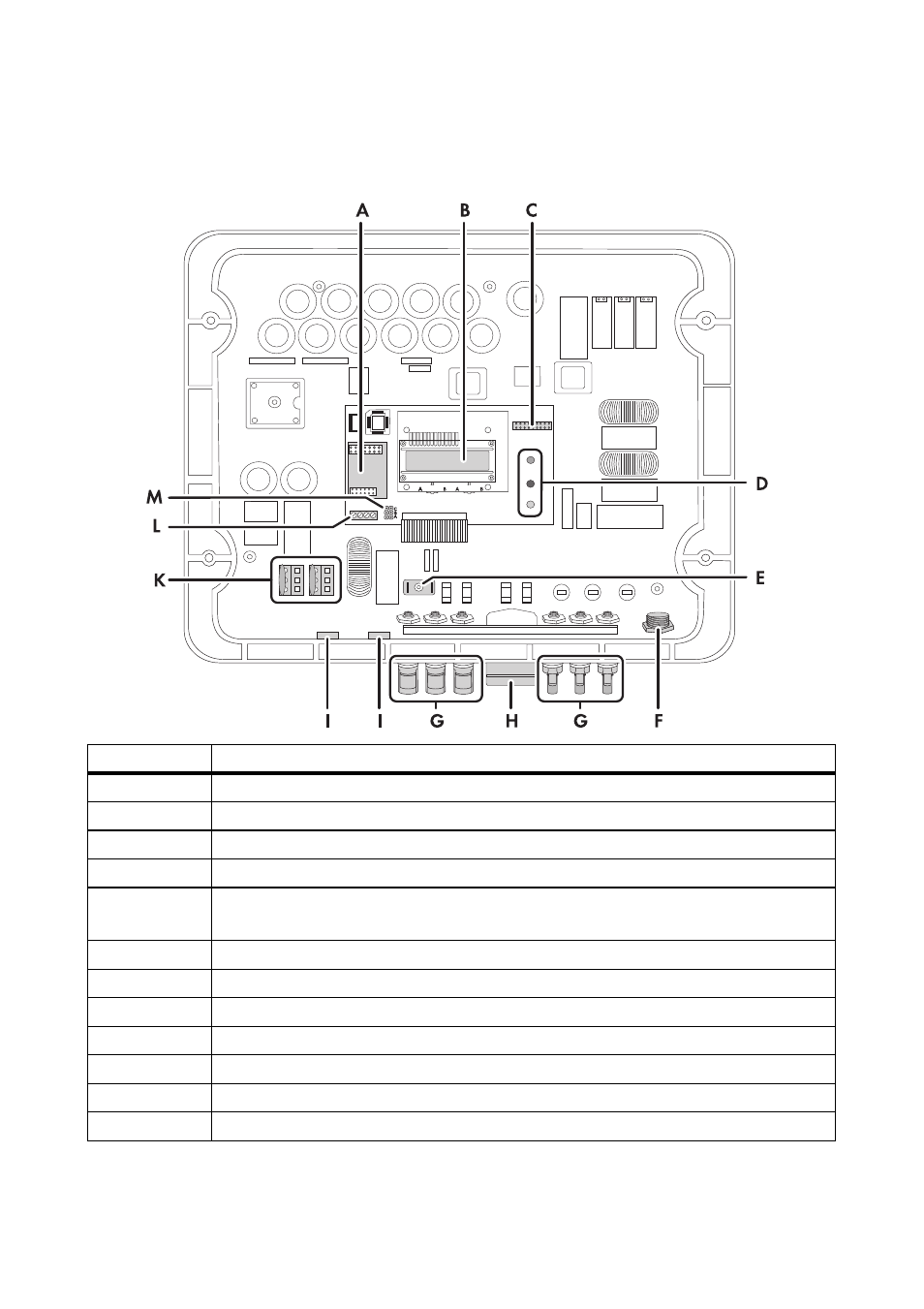

La siguiente imagen muestra los diferentes componentes y áreas de conexión de un inversor abierto.
* Si ha encargado el inversor sin ESS, el inversor está equipado con 2 conectores de CC negativos y otros 2 positivos.
** Opcional
Componente Descripción
A
Conexión para la comunicación
B
Pantalla
C
Conexión para el puente para la comprobación del ventilador
D
LED de indicación del estado de funcionamiento
E
Enchufe plano para la toma a tierra del apantallamiento del cable en la
comunicación por cable
F
Conector hembra de CA para la conexión a red
G
Conectores de CC para la conexión de los strings fotovoltaicos*
H
Conector hembra para el Electronic Solar Switch (ESS)**
I
Apertura de la carcasa para la comunicación, con tapón
K
Varistores
L
Conexión para la comunicación
M
Conexión para el puente para la comunicación
