5.3.2 Conexión del inversor a la red eléctrica pública (CA)

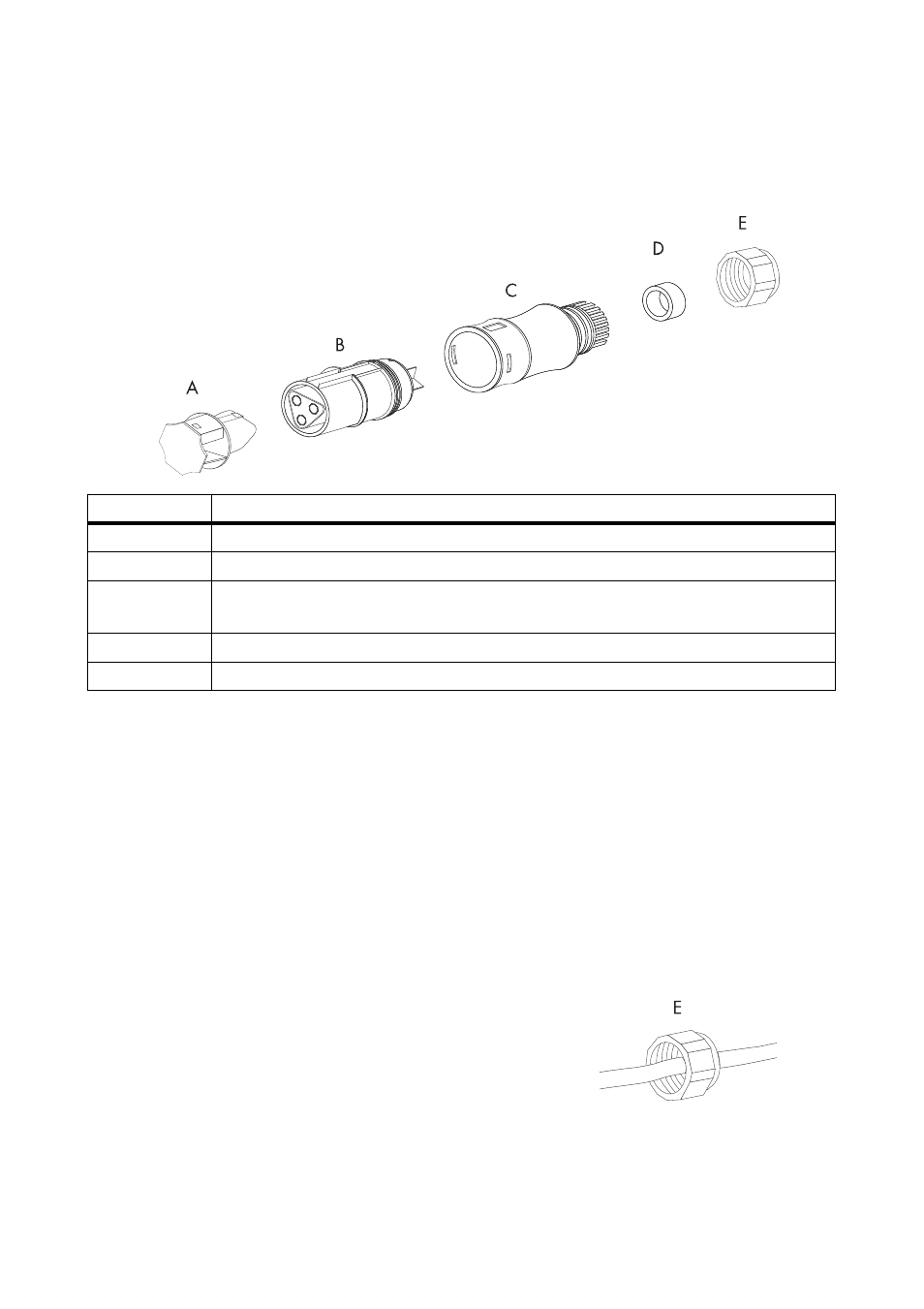

Vista general de la caja de conexión de CA
Procedimiento
1. Compruebe la tensión de red y compárela con "V
AC nom
" en la placa de características.
El rango de operación exacto del inversor está especificado en los parámetros de
funcionamiento. La documentación correspondiente está disponible en la zona de descargas
de www.SMA-Iberica.com en la categoría "Descripción técnica" del inversor correspondiente.
2. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
3. En caso necesario, cambie el anillo de junta del casquillo roscado por el anillo de junta
suministrado.
– Saque el anillo de junta del casquillo roscado.
– Inserte el anillo de junta más pequeño.
4. Pase el tornillo de presión (E) por el cable de CA.
Componente Descripción
A
Tapa de protección para la conexión hembra
B Conexión hembra
C Casquillo roscado con anillo de junta para un diámetro de cable de
10 mm a 14 mm
D Anillo de junta para un diámetro de cable de 6 mm a 10 mm
E Tornillo de presión
