Conexión eléctrica SMA Solar Technology AG
20 SB25-30-IA-es-51 Instrucciones de instalación
5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

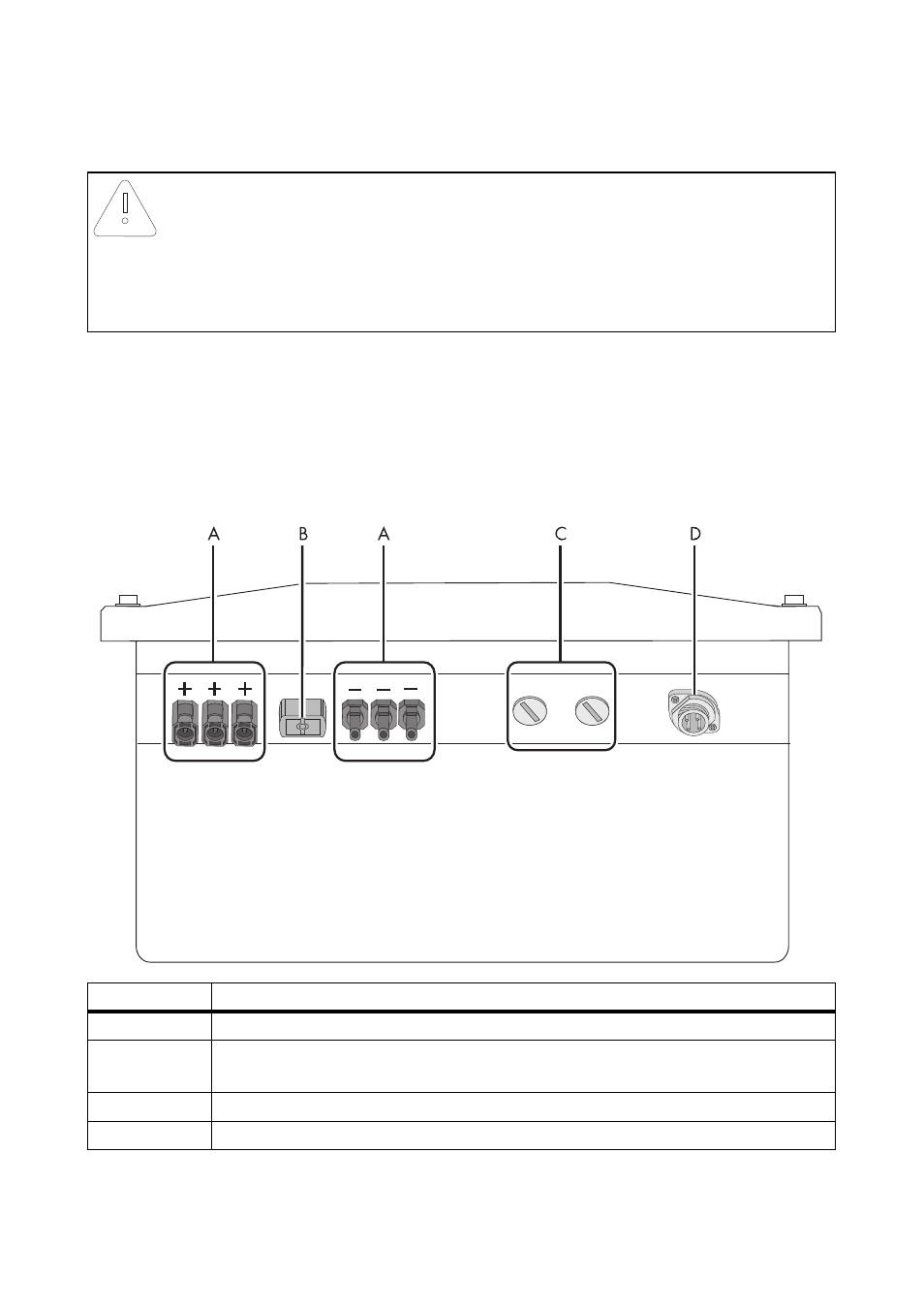

Esta imagen muestra la asignación de las áreas de conexión individuales en la parte inferior del
inversor.
* Si ha encargado el inversor sin ESS, estará equipado con 1 conector de CC negativo y con 1 conector positivo.
** Opcional
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Antes de tocar cualquier componente, haga contacto a tierra.
Componente Descripción
A
Conectores de CC para la conexión de los strings fotovoltaicos*
B Conector hembra para la conexión del interruptor-seccionador de CC
Electronic Solar Switch (ESS)**
C Apertura en la carcasa para la comunicación, con tapón
D Conector hembra para la conexión de CA
