SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB25-30-IA-es-51 21
5.1.2 Vista interior

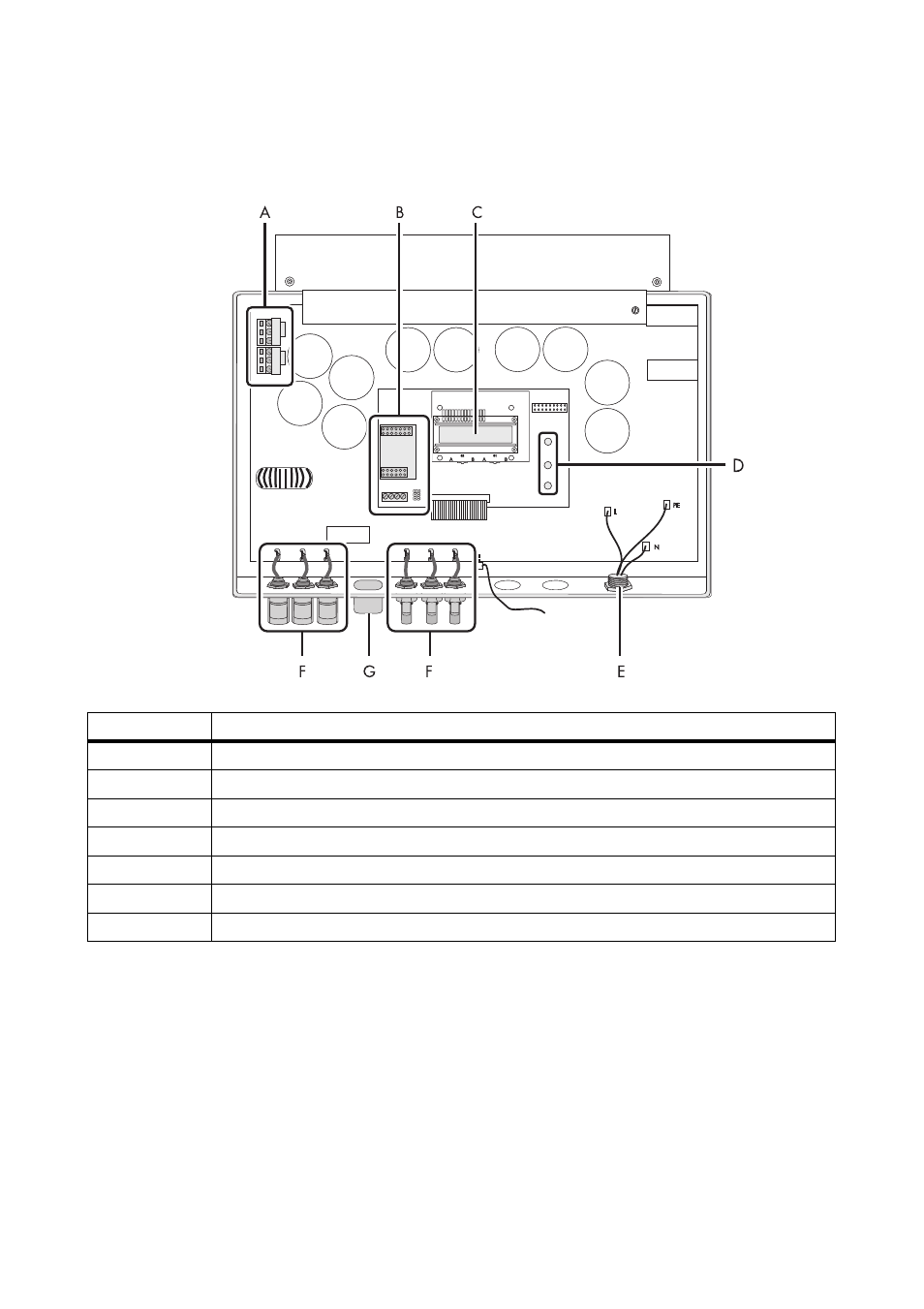

Esta imagen muestra los diferentes componentes y áreas de conexión de un inversor abierto.
* Si ha encargado el inversor sin ESS, estará equipado con 1 conector de CC negativo y con 1 conector positivo.
** Opcional
Componente Descripción
A
Varistores
B Conexión y área de conexiones para la comunicación opcional mediante RS485
C Pantalla
D LED de indicación del estado de funcionamiento
E Conector hembra para la conexión de CA
F Conector de CC*
G Conector hembra para el Electronic Solar Switch (ESS)**
