SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB25-30-IA-es-51 25

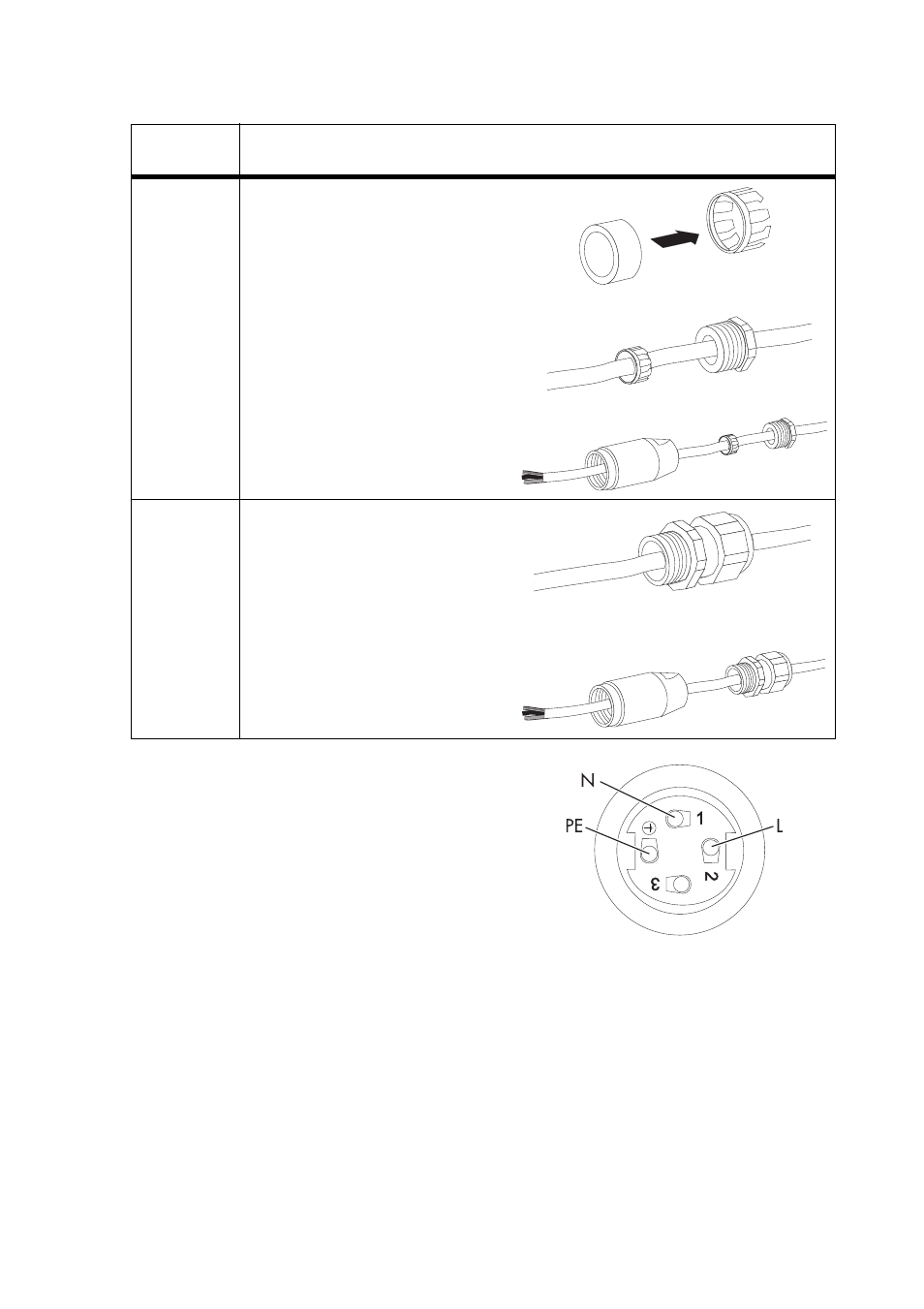

8. Inserte el conductor de protección (verde-amarillo)
en el borne roscado con el símbolo de tierra de la
conexión hembra y apriete el tornillo.
9. Conecte el conductor neutro N (azul) al borne
roscado 1 en la conexión hembra y apriete el
tornillo.
10. Inserte la fase L (marrón o negra) en el borne
roscado 2 de la conexión hembra y apriete el
tornillo.
11. Deje libre el borne roscado 3 de la conexión hembra.
Tamaño
empleado Procedimiento
PG13,5 • Introduzca el anillo de junta
en el anillo de apriete.
• Pase el tornillo de presión
PG13,5 y el anillo de apriete
con el anillo de junta por el
cable de CA.
• Pase el casquillo roscado por
el cable de CA.
PG16 • Pase el racor atornillado
para cables PG16 por el
cable de CA.
• Pase el casquillo roscado por
el cable de CA.
