Conexión eléctrica SMA Solar Technology AG
30 SB25-30-IA-es-51 Instrucciones de instalación

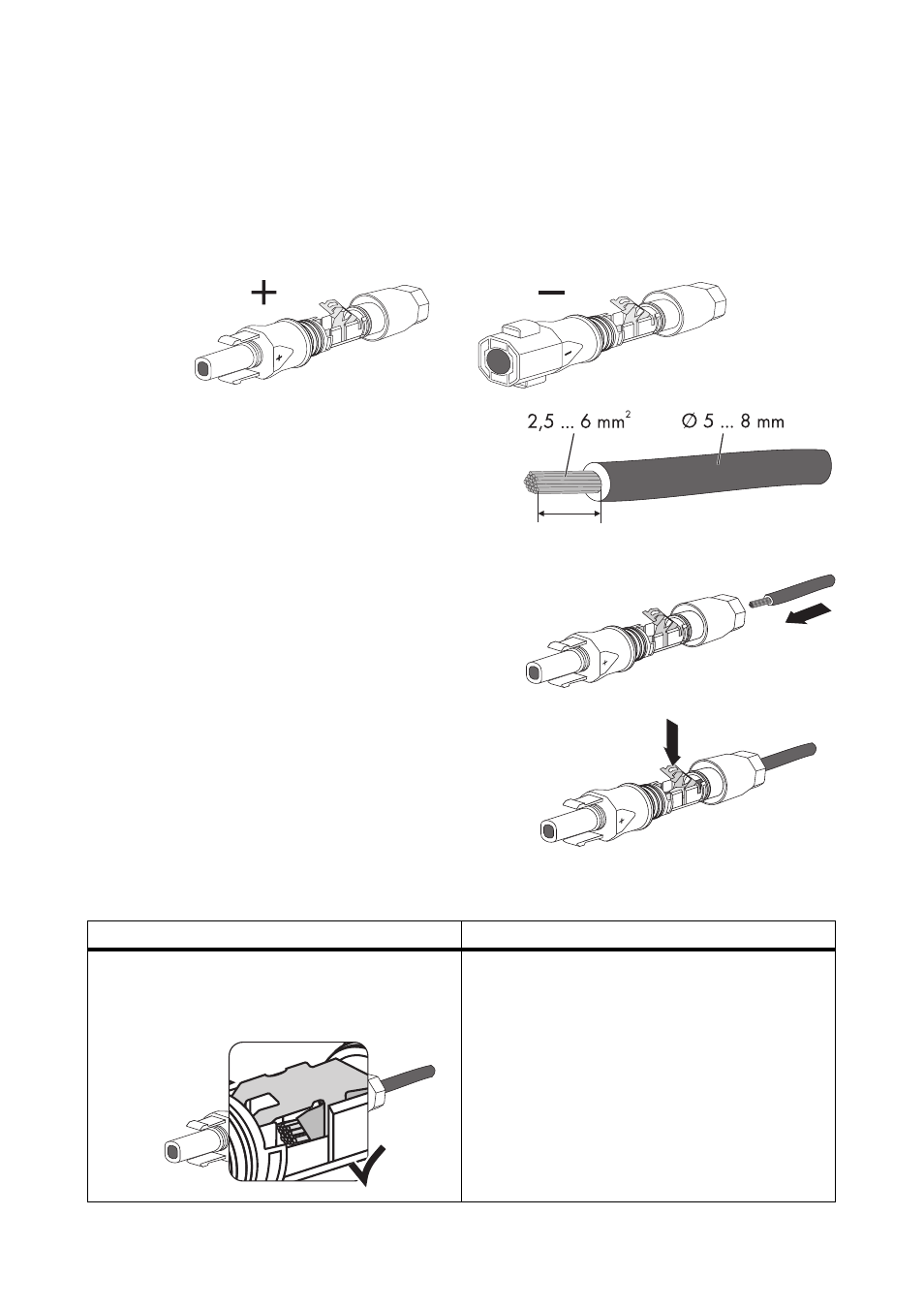

5.4.2 Preparación de los conectores de CC
Para la conexión al inversor, todas las líneas de conexión de los módulos fotovoltaicos deben estar
equipadas con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con los signos "+" y "–".
Especificaciones de los cables:
• Utilice un cable PV1-F.
Procedimiento
1. Haga pasar el cable aislado hasta el tope del
conector.
2. Empuje la abrazadera hacia abajo hasta que
escuche que ha quedado insertada.
3. Compruebe que el cable esté correctamente
asentado:
Resultado Medida
☑ Si los conductores se ven en el hueco de la
abrazadera, el cable está colocado
correctamente.
• Continúe con el punto 4.
