Localización de fallos SMA Solar Technology AG
60 SB25-30-IA-es-51 Instrucciones de instalación
Ubicación del fallo a tierra
Se puede determinar la ubicación aproximada del fallo a tierra a través de la relación de las
tensiones que se han medido entre el polo positivo contra potencial de tierra y el polo negativo
contra potencial de tierra.

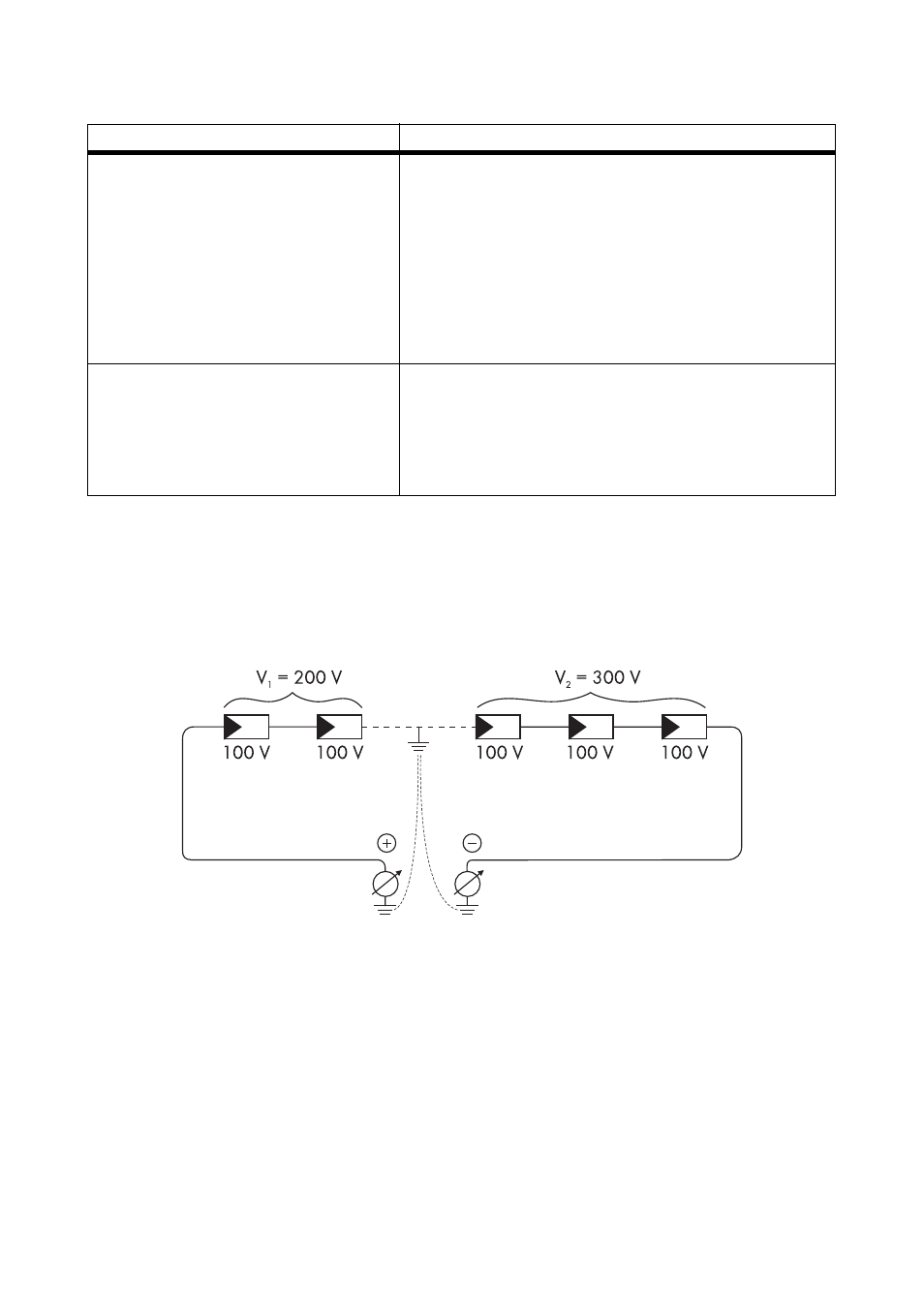

Ejemplo:
En este caso, el fallo a tierra se ha producido entre el segundo y el tercer módulo fotovoltaico.
☑ Ha finalizado la prueba del fallo a tierra.
Resultado Medida
☑ Se ha detectado un fallo a tierra. • El instalador del generador fotovoltaico debe
eliminar el fallo a tierra en el string. Puede
determinar la localización del fallo a tierra como le
indicamos a continuación.
• No vuelva a conectar el string averiado.
• Ponga en servicio el inversor tal y como se describe
en el capítulo 6.1 “Puesta en servicio del inversor”
(Página 39).
☑ No se ha detectado ningún
fallo a tierra.
Probablemente uno de los varistores con control térmico
está averiado.
• Compruebe los varistores según se describe en el
capítulo 9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 61).
