4. Monte consecutivamente los tres hilos PE, N y L de la salida CA. Inserte el hilo
adecuado en el correspondiente borne de conexión “Output CA” PE, N o L y
apriete bien el tornillo de este borne (par de apriete 2,0 Nm a 4,0 Nm).
5. Una vez instaladas las tres conexiones, apriete bien el racor atornillado con
rosca métrica.
5.3.3 Entrada CA
La distribución secundaria del generador o de la red pública se conecta a la entrada
CA (Input CA) del Sunny Island 3324/4248. Realice el cableado de la entrada CA
en el siguiente orden:
1. Monte un racor atornillado con rosca métrica M25 (incluida en el pedido) en

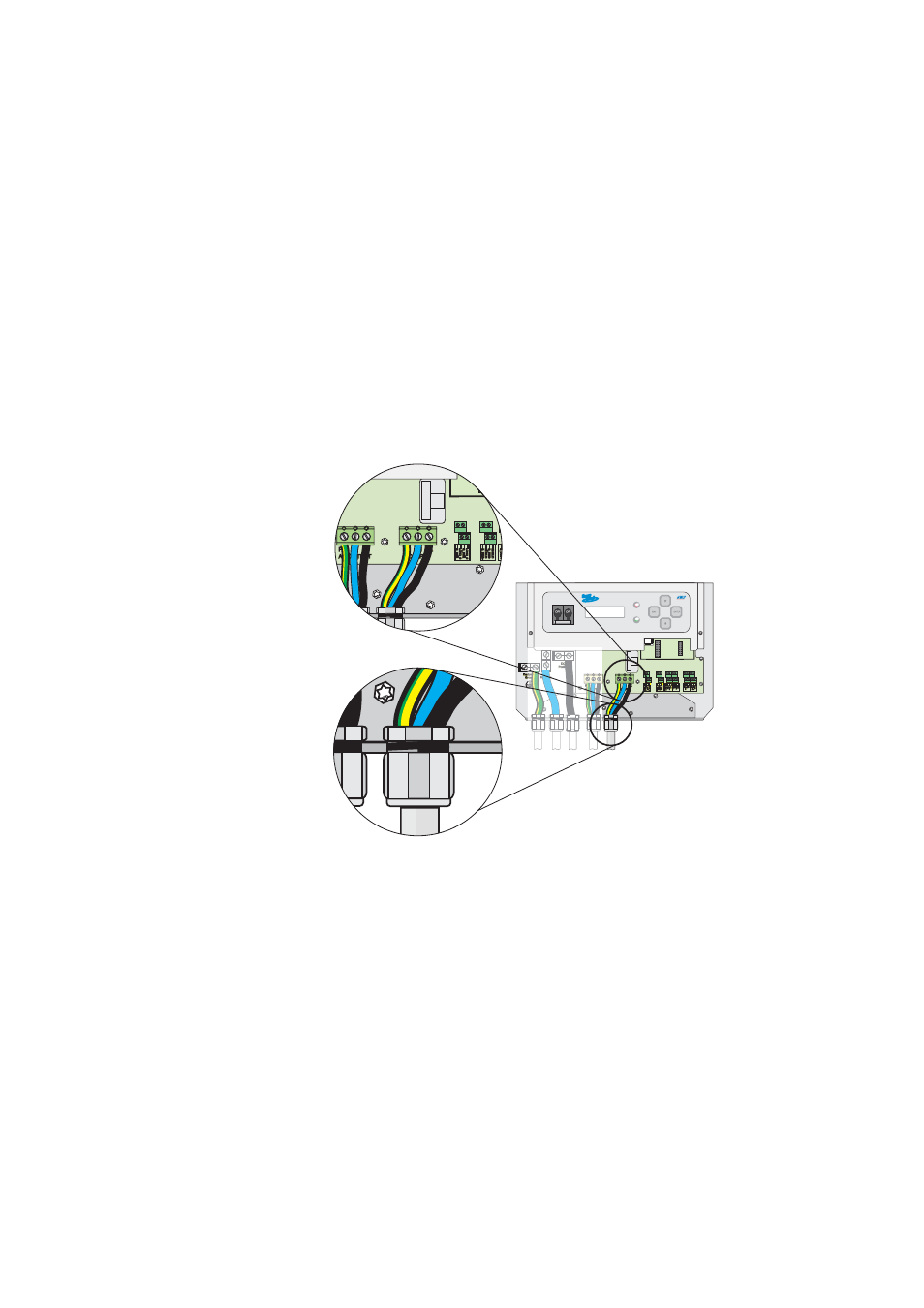

la boquilla de paso “Entrada CA” (véase figura Página 29).
- Retire el tapón obturador de la boquilla de paso.
- Introduzca el racor atornillado con la rosca métrica en el orificio de la carca-
sa.
- Atornille la contratuerca dentro de la carcasa en la rosca de la boquilla de
paso.
2. Retire el aislamiento de protección de los tres hilos y coloque una virola de
cable adecuada en cada extremo que ha quedado libre.
Paso 4
Pasos
1 + 3, 5
