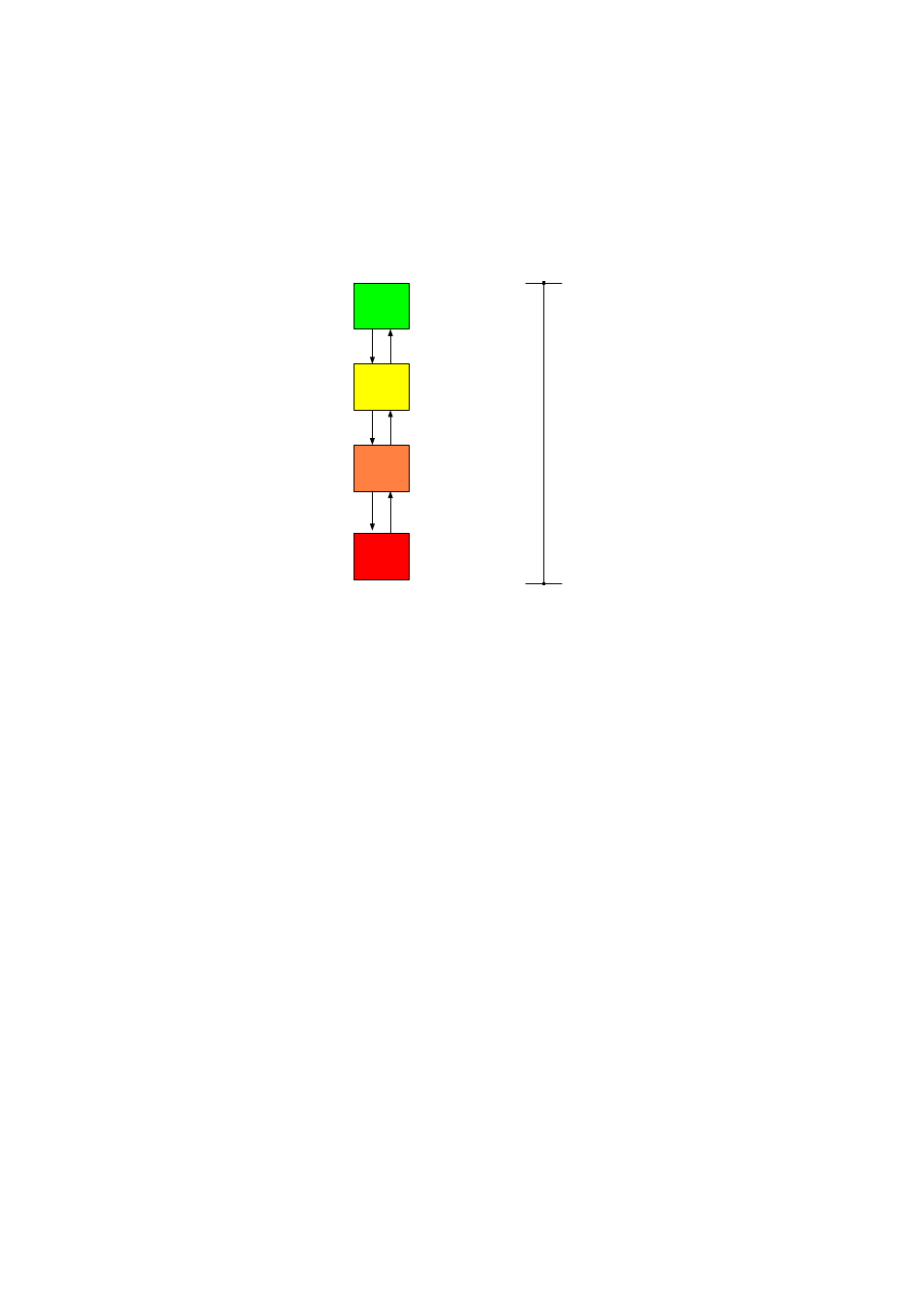

La siguiente figura muestra los 4 estados de la batería:
Para la protección contra descargas totales, el Sunny Island 3324/4248 también
evalúa, además de la tensión, la corriente de la batería y el tiempo tanto para de-
tectar las descargas totales de forma segura como para reducir al mínimo las desco-
nexiones por error.
Mientras el Sunny Island 3324/4248 todavía no haya detectado ninguna descarga
total, el equipo se encontrará en el estado (BatState) “Normal”.
En cuanto reaccione el primer nivel de la protección contra descargas totales, el Sun-
ny Island 3324/4248 pasará al estado “Warning“. Este estado puede utilizarse
para iniciar un generador.
Si, a pesar de la advertencia, la batería continúa descargándose, el estado saltará
al siguiente nivel de descarga total: “Low”. Si se desea, este nivel puede utilizarse
para desconectar todas o una parte de las cargas a través del contacto de relé del
Sunny Island 3324/4248 (parámetro “40-6 LoadShedding“ en “On“; véase capítu-
lo 8.6 "Ajuste del deslastre de carga automático" (Página 71)).
Si no se utiliza esta función y la batería sigue descargándose, el estado puede saltar
al tercer nivel: “Critical”.
Si una vez alcanzado este nivel no fluye al cabo de como máximo 5 minutos una
corriente de carga hacia la batería, el Sunny Island 3324/4248 pasará automática-
mente al modo “Stand-by” para evitar otra descarga total.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
