SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 45

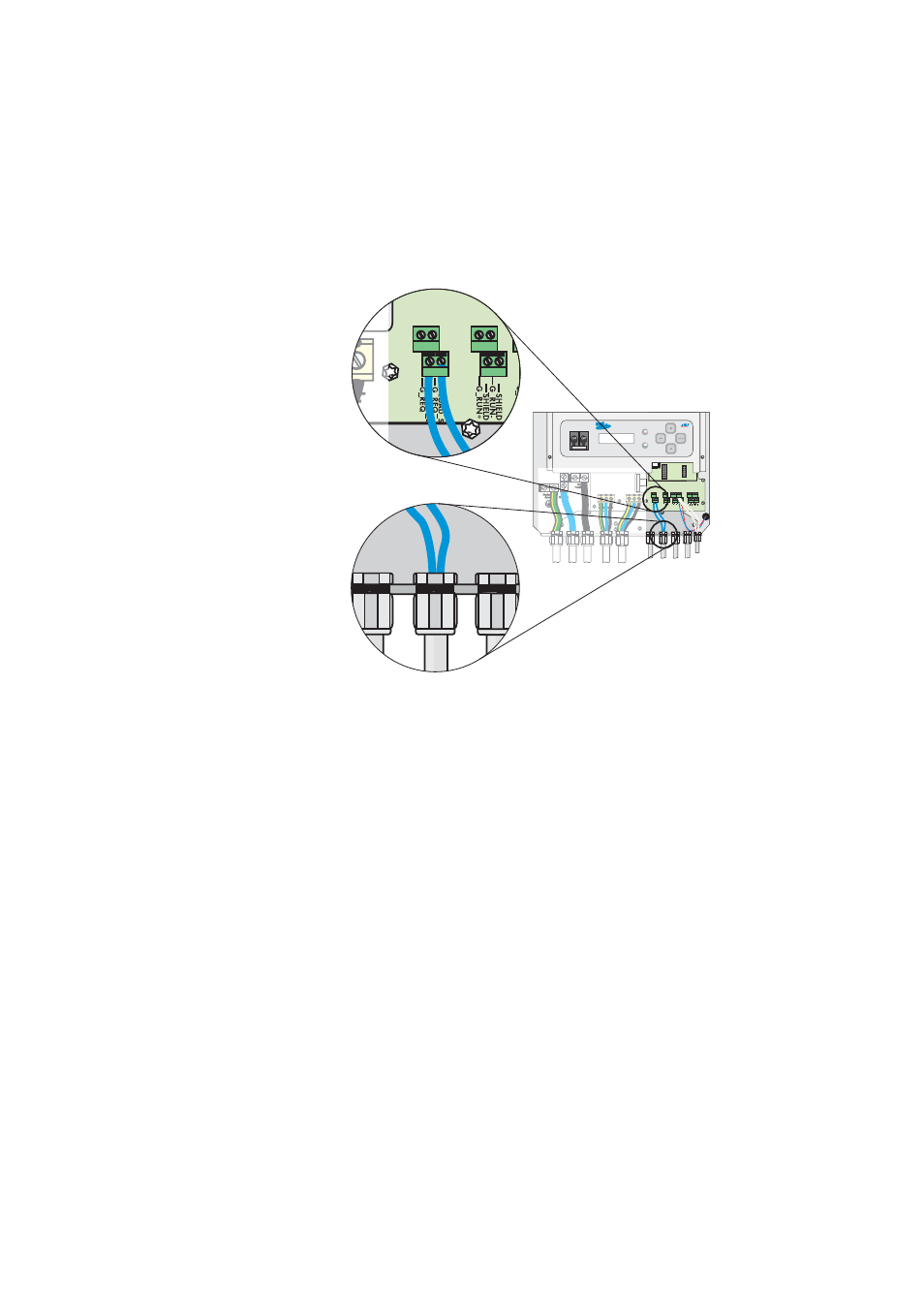

Instale la conexión en el Sunny Island 3324/4248 de la siguiente forma:
1. Monte un racor atornillado con rosca métrica M20 (incluida en el pedido) en
una de las boquillas de paso “Conexiones adicionales” (véase figura
Página 29).
- Retire el tapón obturador de la boquilla de paso de la carcasa elegida.
- Introduzca el racor atornillado con la rosca en el orificio de la carcasa.
- Atornille la contratuerca adecuada M20 dentro de la carcasa en la rosca de
la boquilla de paso.
2. Retire el aislamiento de protección de los hilos y coloque una virola de cable
adecuada en cada extremo que ha quedado libre.
3. Tienda los hilos a través del racor atornillado con rosca métrica hacia el interior
de la carcasa del Sunny Island 3324/4248.
4. Inserte un hilo con la virola de cable en el borne de conexión “Load_S” y
apriete bien el tornillo del borne. A continuación, monte el segundo conductor
en el segundo borne de conexión "Load_S". El montaje de los dos hilos no
depende de la polaridad.
5. Por último, apriete el racor atornillado con rosca métrica.
