SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 41
5.4 Conexiones adicionales
Para la instalación de las conexiones descritas a continuación (sensor de temperatu-
ra de la batería, relé de control, comunicación, etc.) puede utilizarse para cada bo-
quilla de paso de la parte inferior de la carcasa un cable con un diámetro externo
de entre 7 mm y 14 mm o dos cables con un diámetro externo de 6 mm.

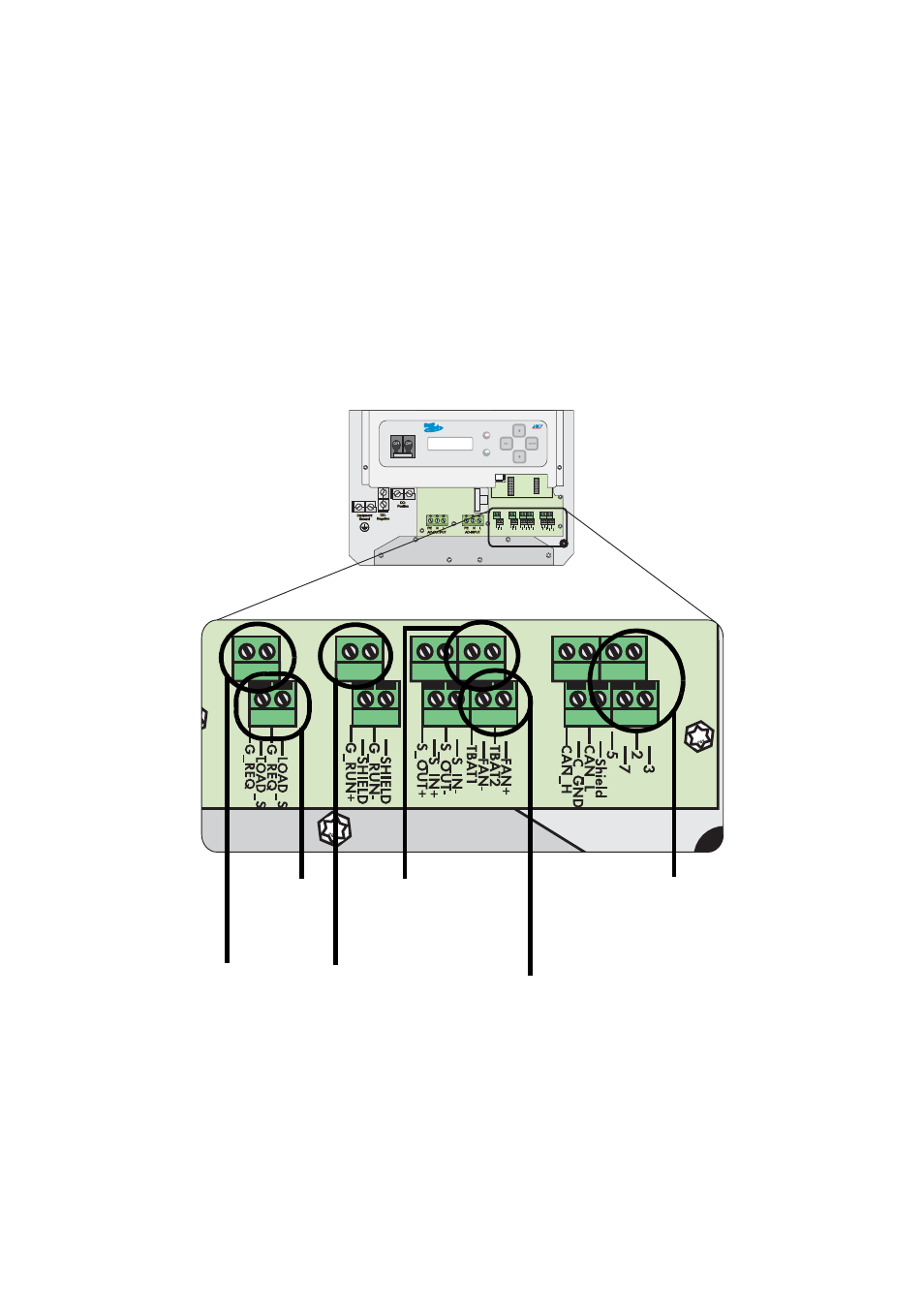

La siguiente figura muestra los demás bornes de conexión. Los dos bloques de bor-
nes para las conexiones están colocados desplazados uno encima del otro.
3 2 7 5 Shield C AN_L C_GND CA
N
_ H FAN+ TB
A
T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
UN+ LO AD_S
G_REQ LO AD_S
G_REQ
Relé de con-
trol:
generador
Relé de con-
trol:
deslastre de
carga Sensor de
temperatura de la
batería
Ventiladores
del equipo
Comunicación:
RS232 o RS485
Señal
inicio del gene-
rador
