SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 47
3. Tienda los hilos a través del racor atornillado con rosca métrica hacia el interior
de la carcasa del Sunny Island 3324/4248.
4. Inserte un hilo con la virola de cable en el borne de conexión “G_Req” y
apriete bien el tornillo del borne. A continuación, monte el segundo hilo en el
segundo borne de conexión "G_Req". El montaje de los dos hilos no depende
de la polaridad.
5. Por último, apriete el racor atornillado con rosca métrica.

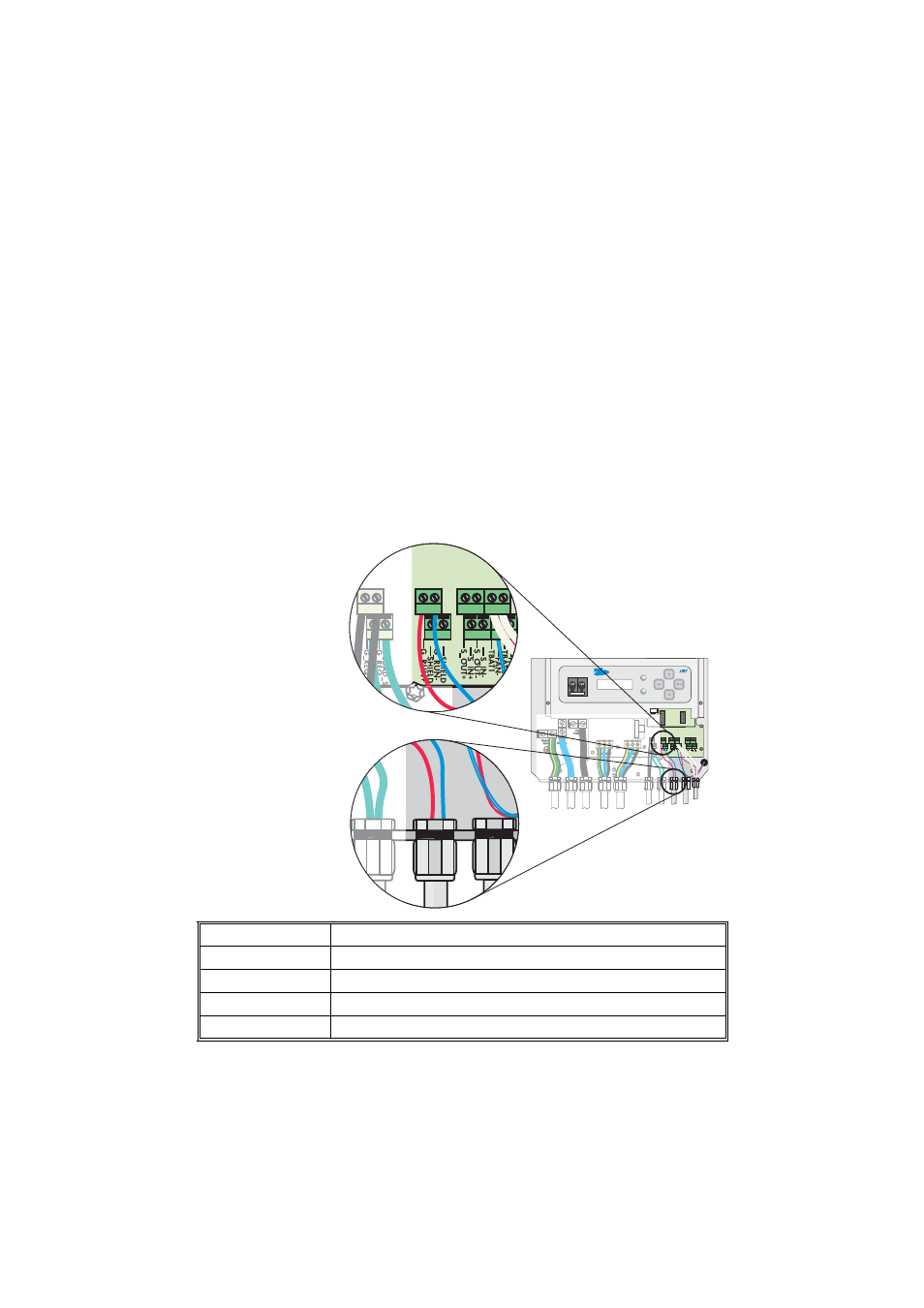

5.4.5 Inicio del generador con GenMan
El Sunny Island 3324/4248 también puede iniciar automáticamente generadores
con más de un contacto de inicio con la ayuda del administrador del generador dis-
ponible de forma opcional (GenMan). Una vez iniciado el generador, GenMan con-
firma su funcionamiento correcto enviando una señal a las conexiones G_Run del
Sunny Island 3324/4248 .
. Conexión Función
SHIELD Pantalla
G_RUN– Conectado al Gen Ready- del GenMan
SCHIRM Pantalla
G_RUN + Conectado al Gen Ready+ del GenMan
3 2 7 5 Shield CA
N _ L C_GND CA
N _ H FA
N
+
TB
A T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
UN+ LO AD_S G_REQ LO AD_S G_REQ
