MDC-20
Manual de instrucciones Pág. 27 de 58

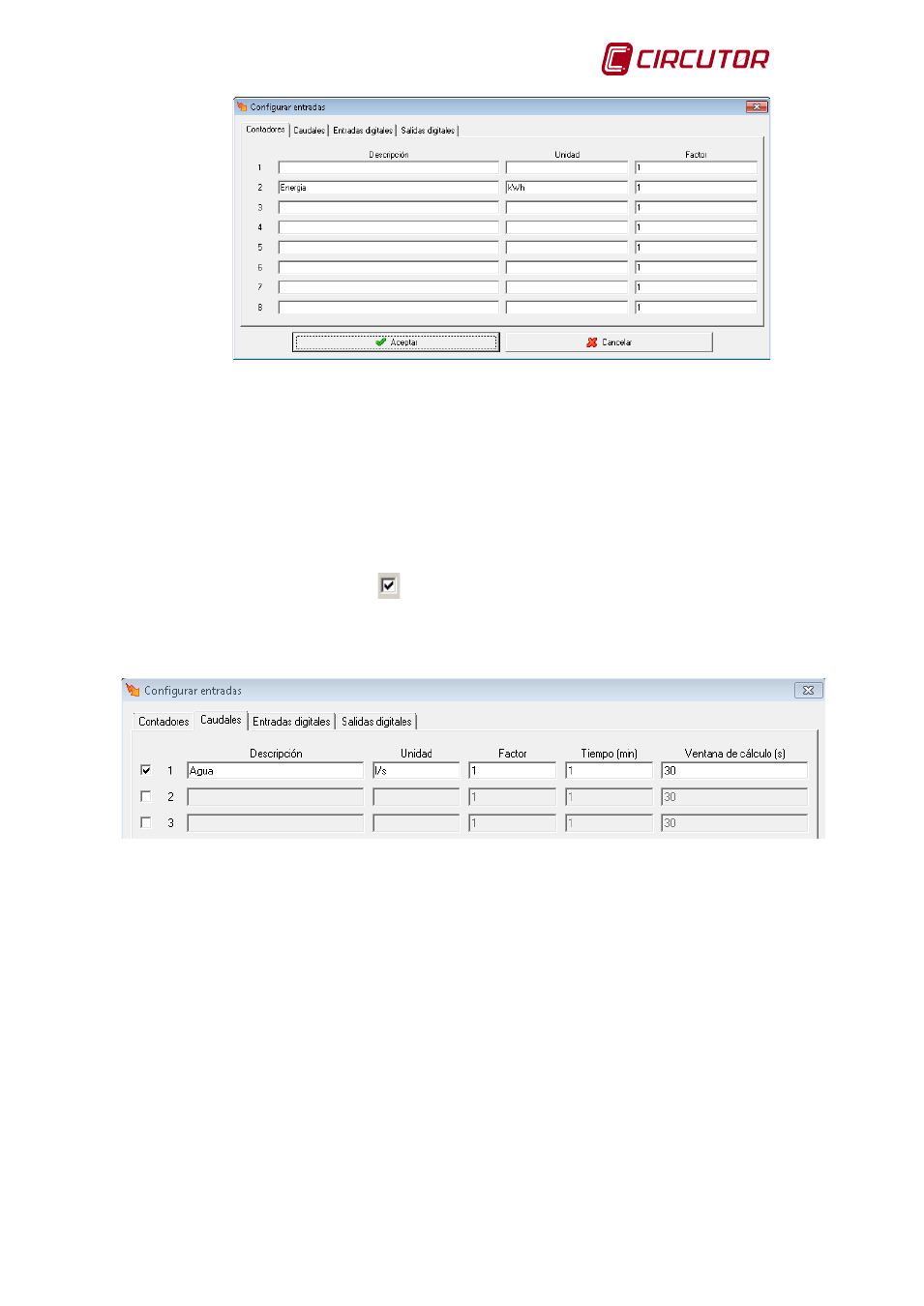

Fig. 7-7 . – Configuración de contadores de energía
Contadores: Para cada uno de los ocho contadores es posible configurar los siguientes
parámetros:
• Descripción: Nombre alfanumérico para la identificación del contador en la pantalla del
dispositivo.
• Unidad: Dato de tipo alfanumérico para identificar las unidades del contador.
• Factor: Valor multiplicativo de cada pulso, (por ejemplo ratio kWh/impulso)
Caudales: Marcando el selector se activa la variable de caudal. Si no se activa dicho
selector no será posible visualizar el valor del caudal de la correspondiente entrada del
controlador.
Fig. 7-8 . – Configuración de contadores de caudal
Para la configuración de los contadores de caudal deben definirse los siguientes campos:
• Descripción: Dato de tipo alfanumérico que permite entrar una breve descripción del
caudal para su mejor identificación.
• Unidad: Dato de tipo alfanumérico que permite entrar una breve descripción de las
unidades en las que se mostrará el caudal.
• Factor: Valor multiplicativo de cada impulso de entrada, (por ejemplo litros/impulso)
• Tiempo (min): Tiempo en minutos para el cálculo del valor del caudal.
• Ventana de cálculo (s): Ventana de tiempo, en segundos, que el software utiliza para
calcular una estimación del caudal teniendo en cuenta el valor del contador del
dispositivo.
Entradas digitales: Para configurar las entradas digitales debe definirse una descripción para
cada una de ellas.
