MDC-20
Pág 52 de 58 Manual de Instrucciones

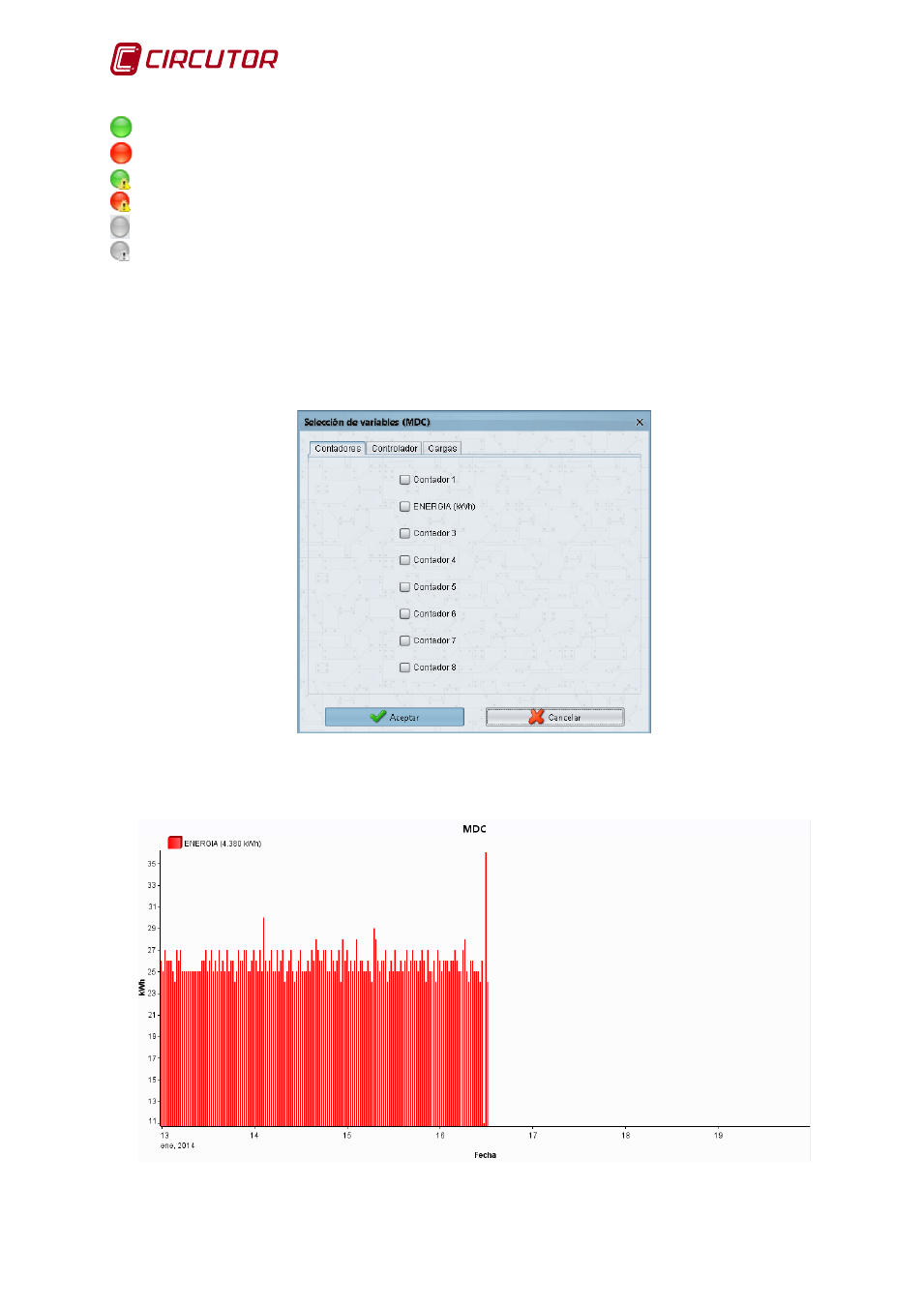

Los diferentes iconos y su descripción son:
Carga conectada en gestión automática por el MDC.
Carga desconectada en gestión automática por el MDC.
Carga conectada manualmente. Esta carga no se desconecta hasta ser liberada
Carga desconectadamanualmente. Esta carga no se conecta hasta ser liberada.
Carga no habilitada para ser gestionada por el sistema. Ver habilitar del capítulo 0.
Carga sin información del estado. El equipo remoto no comunica y no es posible
conocer el estado de las cargas. Estas pueden estar conectadas o desconectadas.
8.3.4 Visualización gráfica
Las opciones gráficas que nos permite este dispositivo son las de visualizar el valor de los
contadores de impulsos (en caso de haber configurado las entradas como contadores) o del
estado de las entradas, la visualización gráfica de las variables propias del controlador de
potencia, o información diversa del estado de las cargas del sistema.
Fig. 8-47 . – Selección de contadores
La visualización del valor del contador muestra el valor incremental del contador en un periodo
seleccionado en un intervalo definido.
Fig. 8-48 . – Visualización de un contador
