MDC-20
Pág 54 de 58 Manual de Instrucciones
• Entrada: Valor de la variable configurada en el campo estado de la carga. Normalmente
su valor cambia entre 1 ó 0 pero sino debe cambiar entre valor positivo y negativo.
• Salida: Valor de la variable configurada en el campo actuación de la carga. Tiene valor
= 1 ó positivo cuando la salida que conecta la carga se activa.

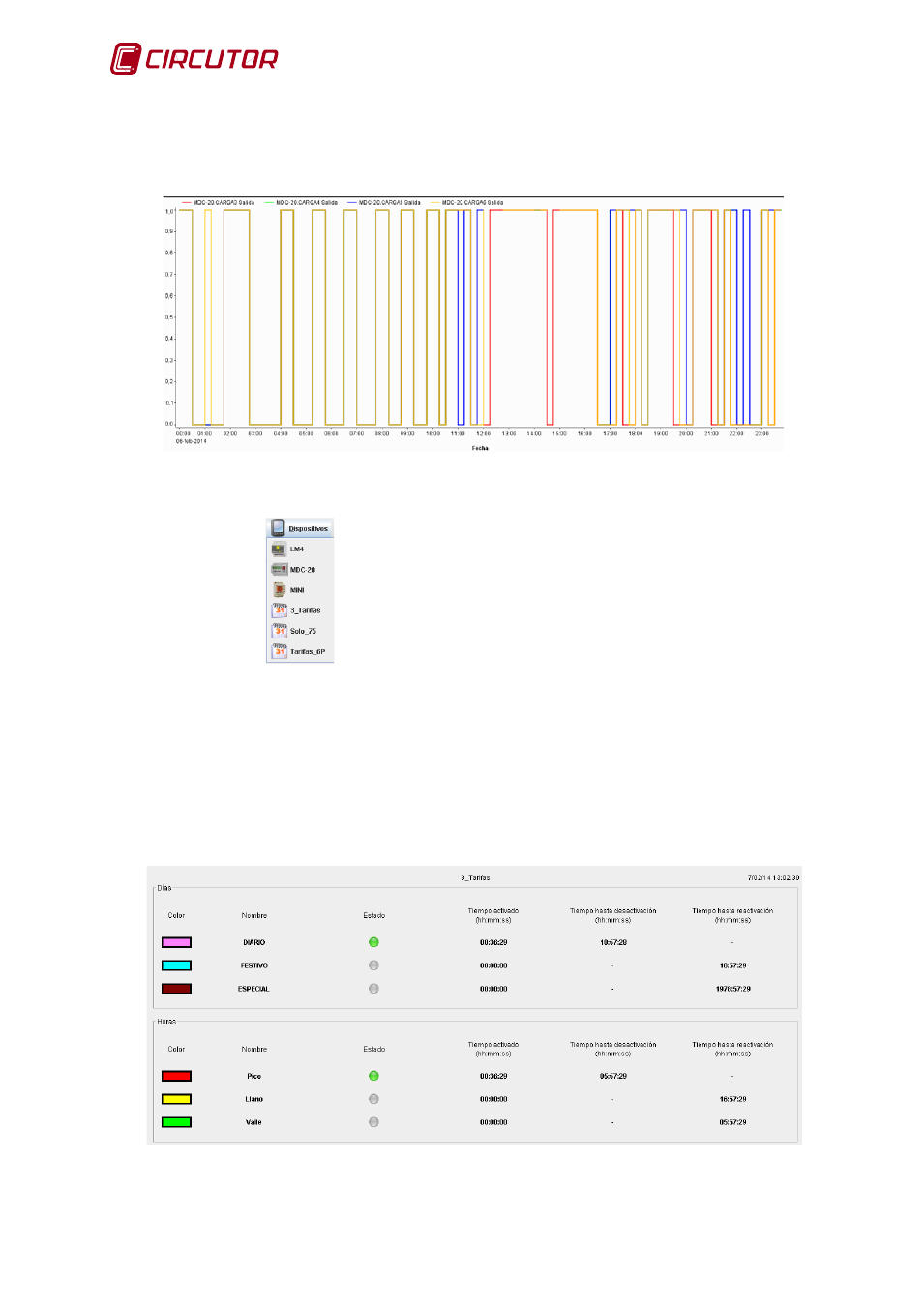

Fig. 8-51 . – Salidas
8.3.5 Dispositivo Discriminador
Fig. 8-52 . – Lista de dispositivos discriminadores
Es posible acceder a la información de los
discriminadores que se han creado en la
aplicación de control de potencia.
El usuario debe seleccionar el
discriminador de la lista de dispositivos
La información que se muestra en la pantalla de estos discriminadores es muy importante ya
que permite al usuario conocer el tiempo que lleva acumulada en cada intervalo horario, el
tiempo que falta hasta la desactivación y cuánto tiempo falta hasta que se vuelva activar ese
periodo horario.
También se identifica el intervalo activo en cada momento mediante un icono que cambiar a
color verde cuando el periodo está activo y a gris cuando está desactivado.
Fig. 8-53 . – Pantalla de estado
