10 de 36 Manual de instrucciones CIR-eQ
4.2.- CARACTERÍSTICAS MECÁNICAS.
El analizador CIR-eQ se ha diseñado especialmente para permitir su instalación en
lugares de reducido espacio. Especialmente, cajas de doble aislamiento, en las cuales se
instalan contadores de facturación de tipo monofásico o trifásico.

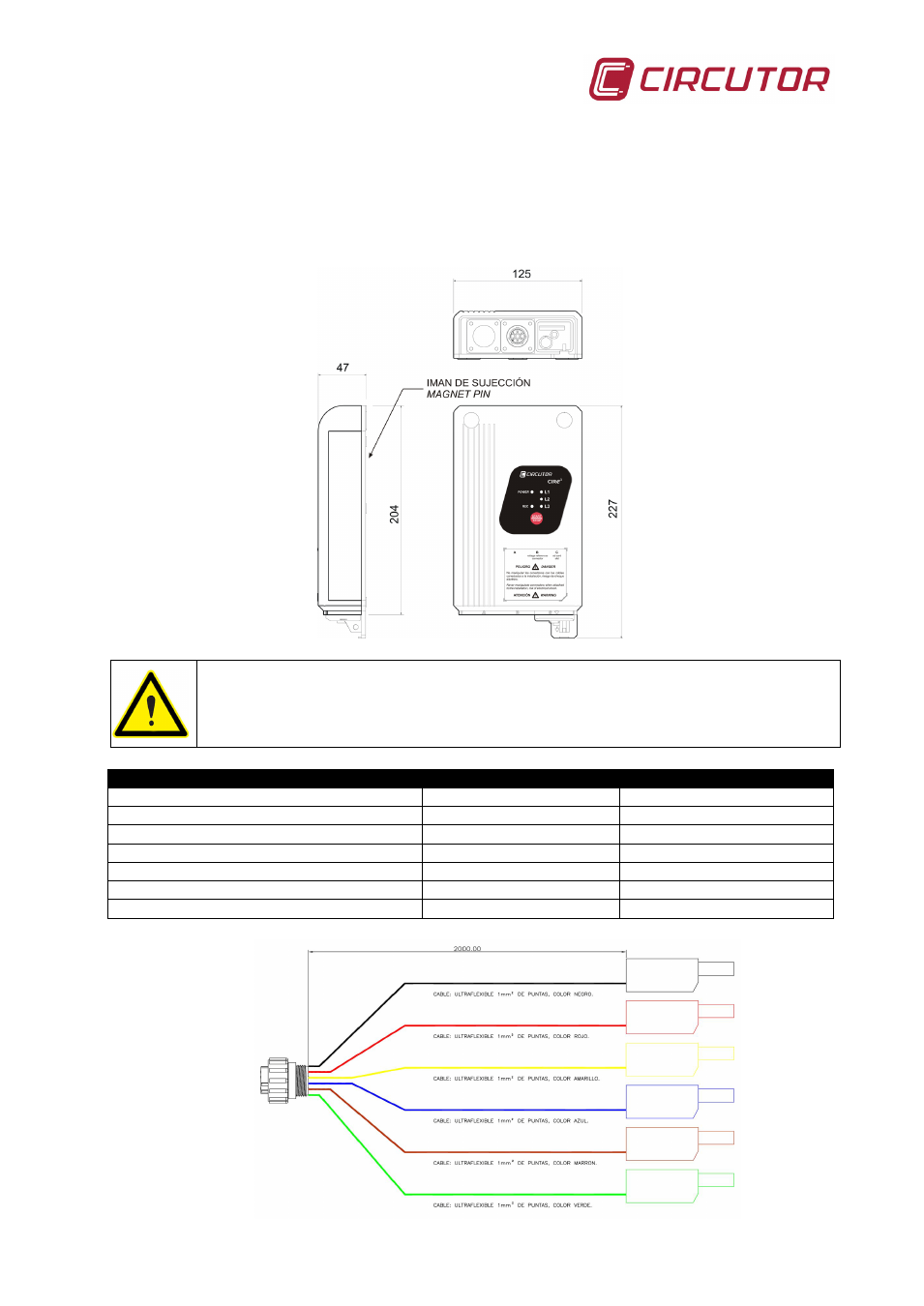

Las dimensiones exteriores en milímetros son:
Los colores de tensión de las fases pueden cambiar en función de la
combinación de colores seleccionada en el código del equipo. En la
siguiente tabla se muestran las referencias a cada fase de los distintos
colores.
FASE EUROPEO RYBLB
Fase de referencia Color del cable Color del cable
(L 1) FASE 1 NEGRO ROJO
(L 2) FASE 2 ROJO AMARILLO
(L 3) FASE 3 AMARILLO AZUL
(N) NEUTRO AZUL NEGRO
Alimentación auxiliar MARRON MARRON
Alimentación auxiliar VERDE VERDE
