Página 14
_______________________________________________
_________________________________________________________________________________________________________
14 de 36
Manual de instrucciones CIR-eQ
Esta aplicación se entrega junto con el equipo y se encuentra almacenada en la tarjeta
SD. En caso de no disponer de la aplicación, es posible descargarla de la página
W
dentro del menú “Información de usuario”.
6.1.1.- GENERACIÓN DEL FICHERO DE CONFIGURACIÓN
Para proceder a la generación del archivo de configuración, debe ejecutar la aplicación
CIR-e.exe ubicado en el directorio raíz de la tarjeta de memoria SD.

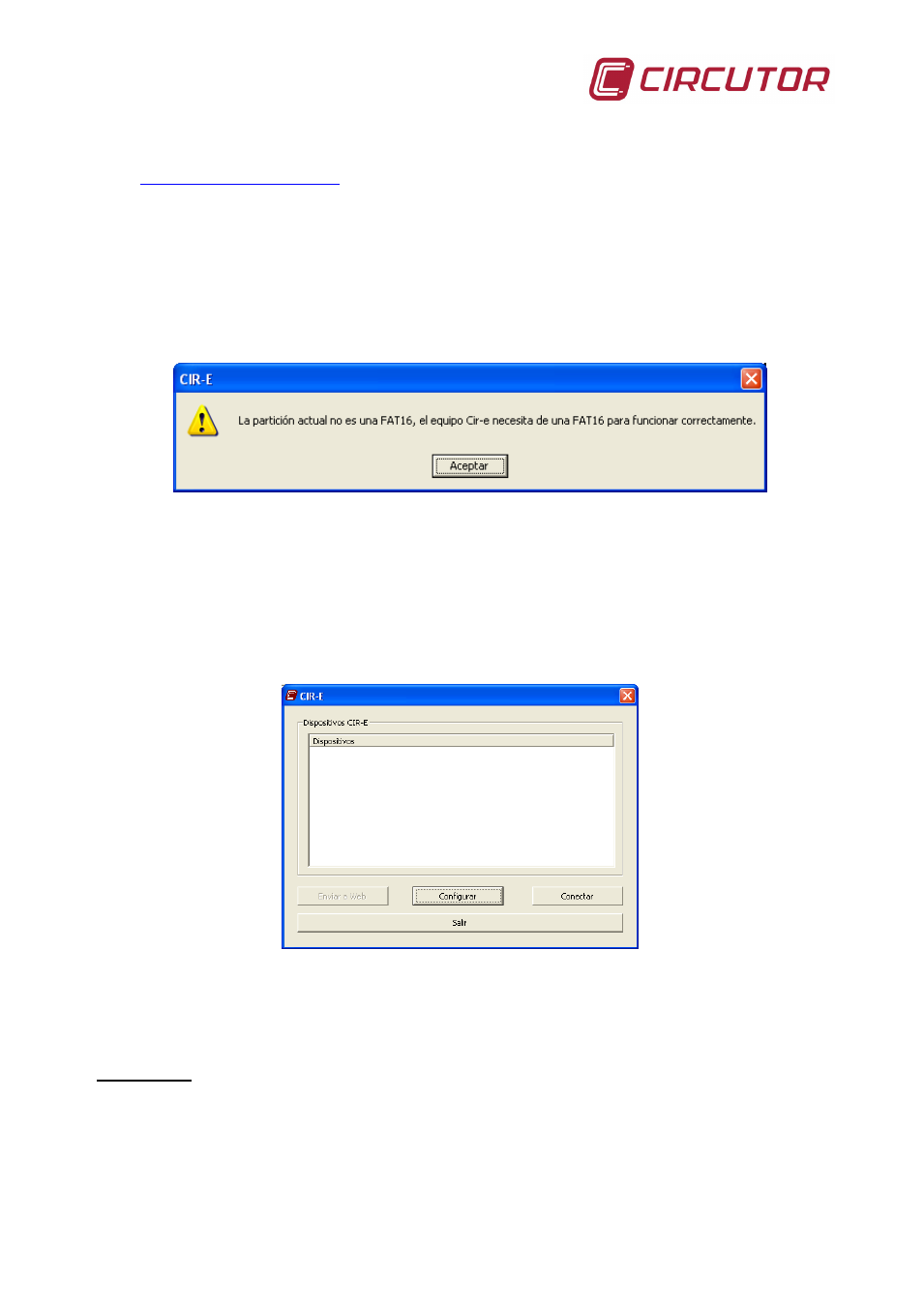

En el caso de que el formato de la tarjeta SD desde la cual se ejecuta la aplicación no sea
de un formato FAT16, el ejecutable advierte al usuario de un formato incorrecto mediante
la siguiente ventana:
En la aplicación se determinan los límites de la instalación donde se va a proceder a
realizar la medida. Estos parámetros se guardan en la tarjeta de memoria SD.
La aplicación de configuración genera un archivo que debe guardarse en la tarjeta SD y
tiene como nombre el número de serie del equipo y la extensión xst.
Al ejecutar por primera vez la aplicación, la ventana que se muestra aparece en blanco,
como muestra la figura.
6.1.2.- OPCIONES DE MENÚ.
La aplicación dispone de 4 botones con diferentes funciones. El botón “Configurar”,
“Conectar” “Salir” y “Enviar”.
La opción configurar, permite crear un
nuevo archivo de características de una
instalación para un CIR-eQ. Al pulsar “Configurar”, se solicita el número de serie del
equipo para mostrar el menú de configuración que le corresponde según el modelo de
equipo. La ventana que se muestra es la siguiente.
Configurar
